قفل کودک پنجره یک وسیله ایمنی است که برای جلوگیری از باز شدن کامل پنجره توسط کودکان بر روی درب یا پنجره نصب می شود. تا از حوادثی مانند سقوط آنها جلوگیری کند و در عین حال امکان تهویه هوا از طریق باز شدن محدود پنجره را فراهم میآورد.
انواع و عملکرد قفل کودک پنجره
قفلهای دکمهای/اهرمی: برای باز کردن نیاز به فشاردادن همزمان چند دکمه یا اهرم دارند که از توانایی کودکان کوچک خارج است. برای خرید اینجا کلیک کنید.
قفلهای محدود کننده (Window Stopper): با یک کابل یا مکانیزم خاص، پنجره را فقط تا حد مشخصی باز میکنند و از باز شدن بیش از حد جلوگیری مینمایند. برای خرید اینجا کلیک کنید.
قفلهای کشویی: برای پنجرههای کشویی طراحی شدهاند و مانع از باز شدن کامل آنها میشوند و اغلب با چسبهای قوی نصب میشوند.

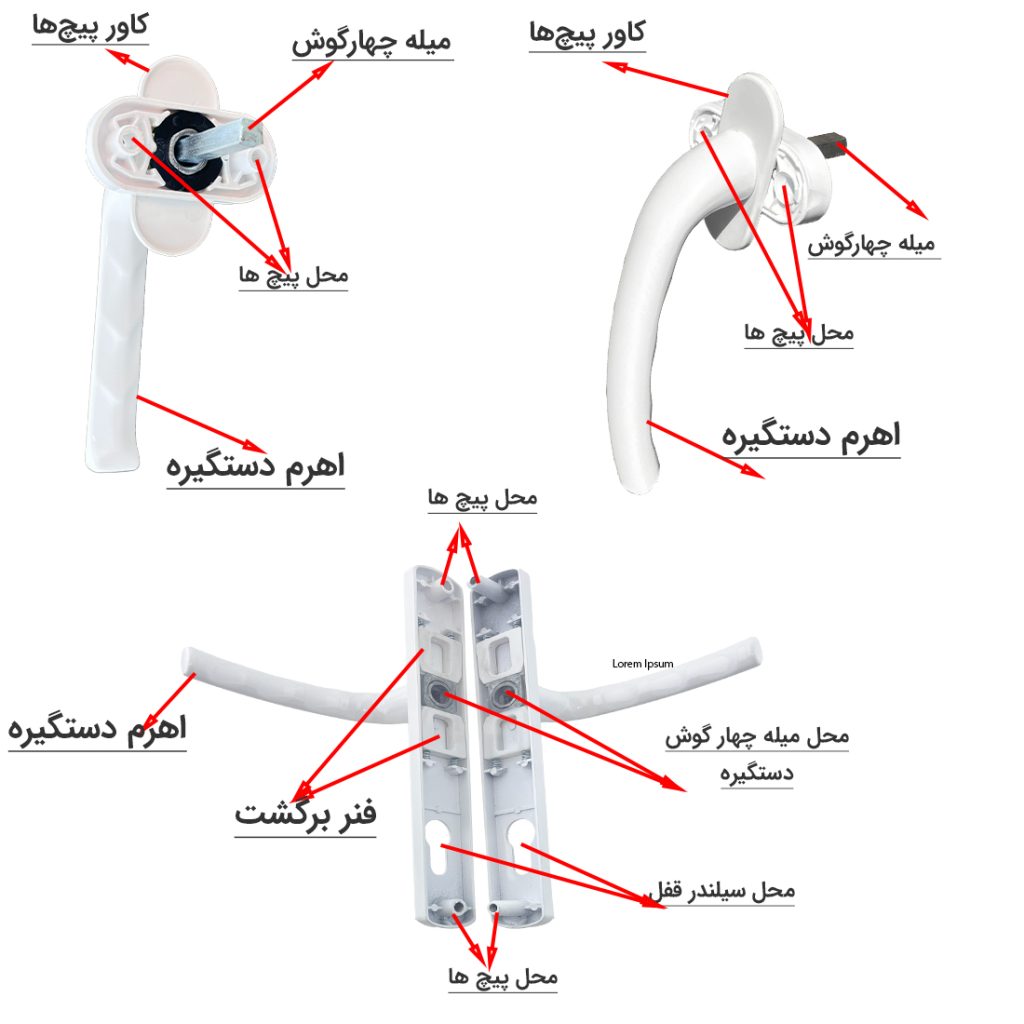

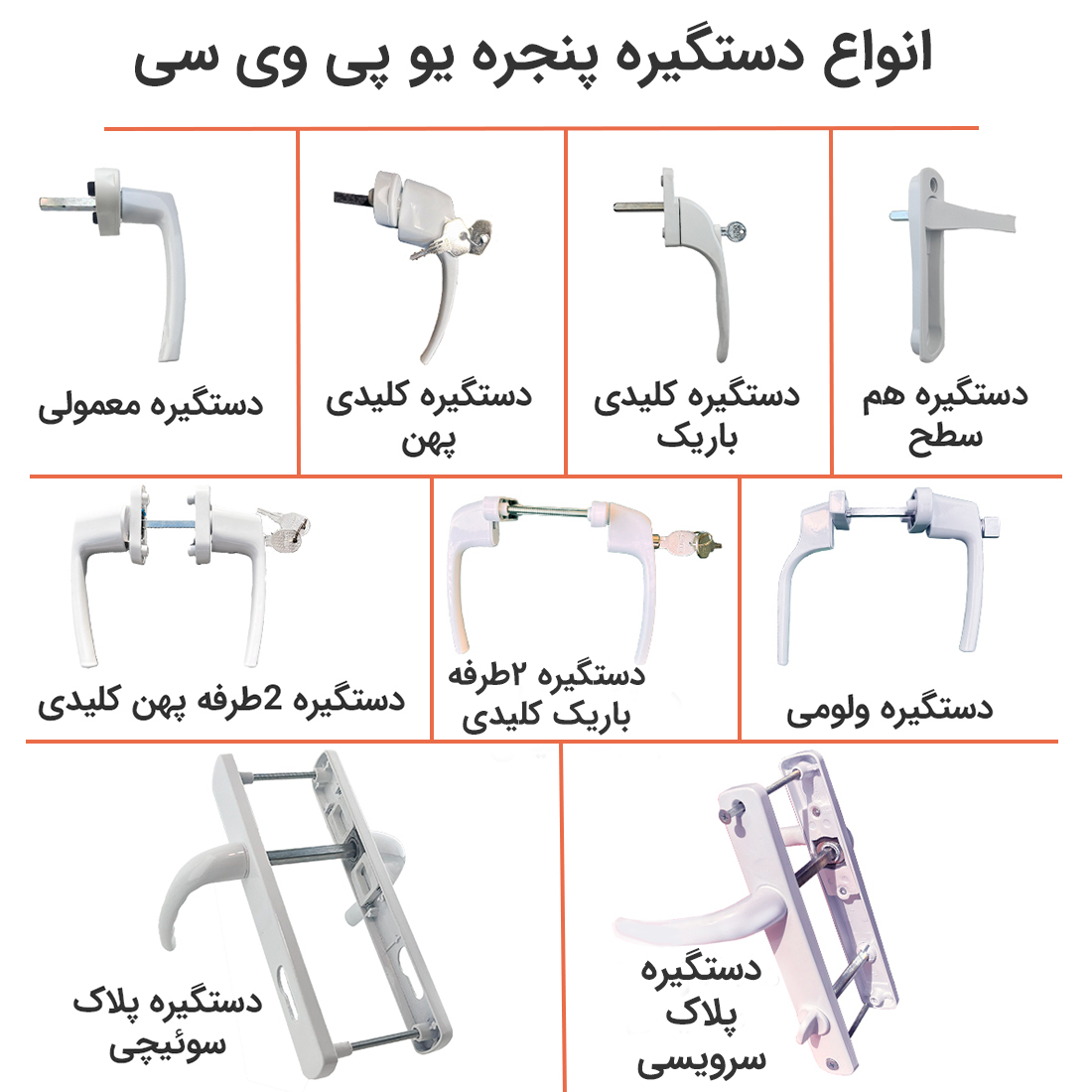

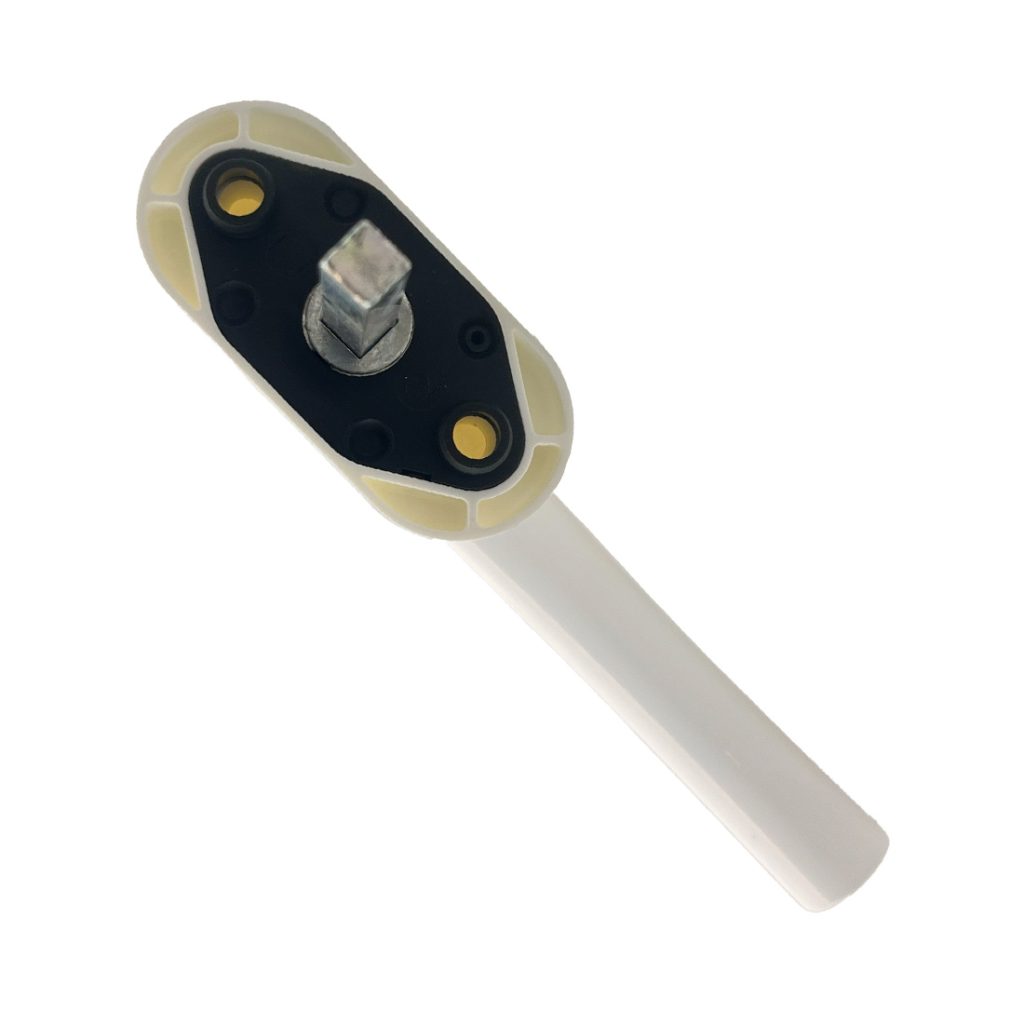

دستگیرههای قفلشو (Lockable Handles): این نوع دستگیرهها جایگزین دستگیرههای معمولی پنجرههای لولایی یا تک حالته میشوند و برای باز کردن کامل پنجره نیاز به استفاده از کلید دارند. دستگیره های کلید دار در انواع مختلف در مجموعه سانتاپن موجود است.برای خرید اینجا کلیک کنید.
قفلهای توکار (Concealed Locks): این قفلها درون ساختار پنجرههای دوجداره UPVC نصب میشوند و از بیرون دیده نمیشوند، فقط یک پوشش تزئینی کوچک قابل مشاهده است. این مدلها میتوانند اجازه دهند پنجره برای تهویه کج (حالت سایبانی) شود اما از باز شدن کامل آن جلوگیری میکنند.
قفل کودک پنجره در چه فضاهایی کاربرد دارد؟
قفل کودک پنجره در فضاهای مختلفی که ایمنی کودکان در اولویت است، کاربرد فراوان دارد . هدف اصلی این قفلها، جلوگیری از باز شدن کامل پنجرهها و در نتیجه پیشگیری از سقوط کودکان است .
مهمترین فضاهایی که این قفلها در آنها استفاده میشوند عبارتند از:
منازل مسکونی: به ویژه در آپارتمانها و خانههای چند طبقه، نصب این قفلها روی پنجرههای اتاق کودک، نشیمن و سایر اتاقها ضروری است تا از حوادث احتمالی جلوگیری شود
مهدکودکها و مراکز آموزشی: ایمنسازی محیطهای آموزشی که کودکان در آن حضور فعال دارند، از اهمیت بالایی برخوردار است .
هتلها و اقامتگاهها: بسیاری از هتلهای خانوادگی برای افزایش ایمنی اتاقها برای مهمانان دارای فرزند خردسال، از این نوع قفلها استفاده میکنند
بیمارستانها (بخش کودکان): در بخشهای مراقبت از کودکان، استفاده از این قفلها یک استاندارد ایمنی محسوب میشود.
به طور کلی، این قفلها در هر مکانی که پنجرهها در ارتفاع خطرناک قرار دارند و کودکان به آنها دسترسی دارند، مفید و کاربردی هستند.
انتخاب بین شیشه 3جداره یا دوجداره لمینیت به نیازهای خاص شما بستگی دارد، زیرا هر کدام مزایای متفاوتی را ارائه میدهند.
شیشه سه جداره در عایقبندی حرارتی (انرژی) عملکرد بهتری دارد.
شیشه دوجداره لمینت در ایمنی و عایقبندی صوتی قویتر است.
شیشه سه جداره به دلیل عایق حرارتی و صوتی بهتر، برای حفظ انرژی و کاهش صدا مناسبتر است، در حالی که شیشه دوجداره لمینت (که در واقع ترکیبی از دو جداره و لمینت است) به دلیل لایه میانی که دارد، امنیت بسیار بالاتری را فراهم میکند و در برابر ضربه مقاومتر است. اگر اولویت اصلی شما، امنیت و مقاومت در برابر ضربه است، شیشه دوجداره لمینت انتخاب بهتری است؛ اما اگر عایقبندی حرارتی و صوتی اولویت شماست، شیشه سه جداره برتری دارد.
مقایسه عملکرد
ویژگی
شیشه سه جداره
شیشه دوجداره لمینت
عایق حرارتی (انرژی)
عالی (بهترین گزینه برای مناطق سردسیر)
خیلی خوب
عایق صوتی
خیلی خوب
عالی (به دلیل لایه PVB)
ایمنی و استحکام
خوب (صرفاً سه لایه شیشه)
عالی (به دلیل طلق PVB بین لایهها، در برابر ضربه مقاومتر است و در صورت شکستن فرو نمیریزد)
وزن و ضخامت
سنگینتر و ضخیمتر از دوجداره معمولی
معمولاً سبکتر و نازکتر از سه جداره
قیمت
معمولاً گرانتر است
قیمت متناسب با نوع شیشه و طلق PVB متفاوت است
نکته مهم: در انتخاب شیشه 3جداره یا دوجداره لمینیت بهترین گزینه به نیاز شما بستگی دارد. گاهی میتوان شیشه سه جدارهای تولید کرد که یک یا چند لایه آن لمینت باشد. این نوع شیشه، بهترین عملکرد را از نظر عایق صوتی و حرارتی و همچنین امنیت دارد، اما قیمت بالاتری خواهد داشت.
جزئیات بیشتر درباره شیشه پنجره:
شیشه سه جداره:
از سه لایه شیشه و دو فضای میانی پر شده با گازهای عایق (مانند آرگون) تشکیل شده است.
انتقال حرارت را تا ۴۰ درصد بیشتر از شیشه دوجداره کاهش میدهد که منجر به صرفهجویی قابل توجه در هزینههای گرمایش و سرمایش میشود.
برای ساختمانهایی که در معرض آب و هوای بسیار سرد یا گرم قرار دارند، ایدهآل است.
شیشه دوجداره لمینت:
معمولاً شامل دو لایه شیشه است که یکی یا هر دو لایه آن لمینت هستند (دارای یک لایه طلق PVB بین دو شیشه).
لایهی PVB باعث میشود شیشه در هنگام شکستن در جای خود باقی بماند و خطر جانی نداشته باشد (شیشه ایمنی).
این لایه پلاستیکی در جذب صداهای با فرکانسهای مختلف بسیار مؤثر است و عایق صوتی بسیار خوبی محسوب میشود.
برای مکانهایی با آلودگی صوتی بالا (مانند کنار خیابانهای شلوغ) و جایی که نیاز به امنیت بیشتری است، مناسبتر است.
نتیجهگیری
اگر اولویت اصلی شما بهرهوری انرژی و حفظ دمای محیط است، شیشه سه جداره گزینه بهتری است.
اگر اولویت اصلی شما امنیت، ایمنی و کاهش حداکثری صدای بیرون است، شیشه دوجداره لمینت انتخاب برتر است.
در انتخاب شیشه 3جداره یا دوجداره لمینیت در بسیاری از موارد، ترکیب هر دو فناوری نیز امکانپذیر است؛ به عنوان مثال، استفاده از یک لایه شیشه لمینت به عنوان یکی از جدارههای یک مجموعه دوجداره یا سه جداره، میتواند هر دو مزیت را همزمان فراهم کند.
لایه PVB چیست؟
لایه PVB مخفف پلی وینیل بوتیرال (Poly Vinyl Butyral) است که یک رزین پلاستیکی بسیار قوی و چسبنده است. این لایه به عنوان یک لایه میانی (اینتر لایر) بین دو یا چند ورق شیشه قرار میگیرد تا شیشه لمینت (چند لایه) تولید شود.
عملکرد و مزایای لایه PVB
نقش اصلی لایه PVB در شیشه لمینت، ایجاد ایمنی است. مزایای کلیدی آن عبارتند از:
ایمنی بالا: در صورت شکستن شیشه، لایه PVB باعث میشود که قطعات شکسته شیشه به آن چسبیده و در جای خود باقی بمانند، به جای اینکه خرد شده و فرو بریزند. این کار از آسیبهای جانی جلوگیری میکند.
عایق صوتی: به دلیل خاصیت ویسکوالاستیک (ترکیبی از خواص جامدات و مایعات)، لایه PVB در جذب صداهای با فرکانسهای مختلف بسیار مؤثر عمل میکند و باعث بهبود چشمگیر عملکرد صوتی شیشه میشود.
حفاظت در برابر اشعه ماوراء بنفش (UV): طلق PVB تقریباً تمام اشعههای مضر UV خورشید را مسدود میکند، که این امر به جلوگیری از رنگ پریدگی و آسیب دیدن مبلمان، کفپوش و سایر وسایل داخل ساختمان کمک میکند.
افزایش استحکام: این لایه مقاومت شیشه را در برابر ضربه و نفوذ افزایش میدهد، به همین دلیل در شیشههای امنیتی و ضد گلوله نیز از چندین لایه PVB استفاده میشود.
انواع لایه PVB
اگرچه ترکیب شیمیایی پایه PVB مشابه است، اما انواع مختلفی از آن با توجه به کاربرد نهایی و خواص مورد نیاز تولید میشوند:
PVB استاندارد (شفاف):
رایجترین نوع است که برای تولید شیشههای لمینت شفاف معمولی استفاده میشود.
در ضخامتهای مختلفی مانند ۰.۳۸ میلیمتر، ۰.۷۶ میلیمتر، ۱.۱۴ میلیمتر و ۱.۵۲ میلیمتر موجود است. هرچه ضخامت بیشتر باشد، ایمنی و عایق صوتی افزایش مییابد.
PVB رنگی:
این نوع PVB حاوی رنگدانههایی است که به شیشه لمینت رنگ یا سایه خاصی میدهد (مثلاً برنزی، آبی، سبز، مات و …).
این نوع در نماهای ساختمانی و دکوراسیون داخلی کاربرد دارد.
PVB آکوستیک (Acoustic PVB):
این یک نوع تخصصی است که فرمولاسیون پلیمری متفاوتی دارد و به طور خاص برای افزایش قابلیتهای کاهش صدا می باشد.
عملکرد بهتری نسبت به PVB استاندارد در جذب لرزشهای صوتی دارد و برای پروژههایی با نیاز به سکوت بیشتر (مثل استودیوها یا ساختمانهای کنار فرودگاه) استفاده میشود.
PVB با کارایی بالا (High-Performance PVB):
این نوع برای کاربردهای خاصی که نیاز به مقاومت و استحکام بسیار بالایی دارند (مانند شیشههای ضد انفجار یا کفهای شیشهای) می باشد.
این نوع را میتوان به عنوان جایگزینی برای لایههای SGP (SentryGlas Plus) در نظر گرفت، اگرچه SGP معمولاً استحکام بالاتری دارد و گرانتر است.
به طور خلاصه، لایه PVB یک عنصر حیاتی در شیشههای ایمنی مدرن است که فراتر از چسباندن شیشهها عمل میکند و مزایای ایمنی و صوتی مهمی را فراهم میآورد.
عوامل مؤثر در کیفیت در ساخت و مونتاژ درب و پنجره یو پی وی سی را میتوان به سه دسته اصلی مواد اولیه، فرایند ساخت و مونتاژ، و نصب نهایی تقسیم کرد.
۱. مواد اولیه
پروفیل یوپیویسی: کیفیت پروفیل مهمترین عامل در تعیین دوام، استحکام، و عایقبندی پنجره است. پروفیلهای استاندارد و مرغوب، مقاومت بالایی در برابر تغییرات دمایی، اشعه UV و ضربه دارند و به مرور زمان تغییر شکل نمیدهند.
تقویتکنندههای گالوانیزه: برای افزایش استحکام و جلوگیری از خم شدن پروفیل در طول زمان، از مقاطع فلزی گالوانیزه با ضخامت مناسب و استاندارد (۱.۲۵ تا ۱.۵ میلیمتر) در داخل پروفیل استفاده میشود.

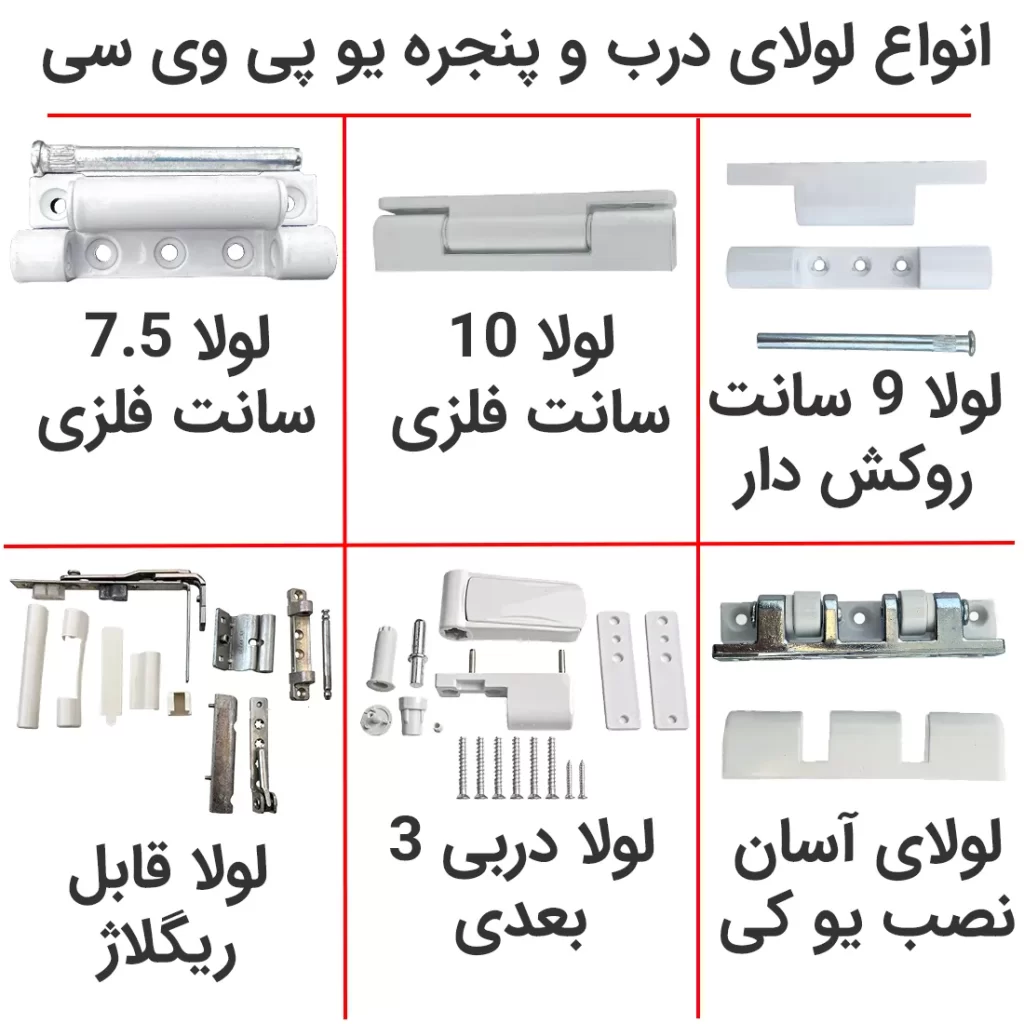

یراقآلات: کیفیت یراقآلات مانند لولا، دستگیره و قفل، بر امنیت، راحتی و طول عمر درب و پنجره تأثیر مستقیم دارد. استفاده از برندهای معتبر و باکیفیت برای جلوگیری از خرابی و فرسودگی زودرس ضروری است.
شیشه دوجداره (یا سهجداره): کیفیت شیشه، نوع اسپیسر (جداکننده)، و گاز عایق (مانند آرگون) نقش مهمی در عایقبندی صوتی و حرارتی ایفا میکنند. شیشهها باید کاملاً آببندی شده باشند تا از ورود رطوبت به فضای بین آنها جلوگیری شود.
گسکت (لاستیک درزبندی): نوارهای لاستیکی یا گسکتها در اطراف شیشه و لنگه بازشو، وظیفه عایقبندی در برابر گردوغبار، صدا و رطوبت را برعهده دارند. نوع و کیفیت این نوارها در کارایی عایقبندی بسیار مهم است.
۲. فرایند ساخت و مونتاژ
برش پروفیل: برش دقیق و با زاویه ۴۵ درجه پروفیلها، باعث ایجاد اتصال محکم و بدون درز در گوشهها میشود.
جوشکاری: فرایند جوشکاری حرارتی پروفیلها باید توسط دستگاههای پیشرفته و با دقت بالا انجام شود تا اتصالات کاملاً یکپارچه و مقاوم باشند. جوشکاری نامناسب میتواند باعث شکاف در گوشهها و ضعف در ساختار شود و در کیفیت در ساخت و مونتاژ درب و پنجره یو پی وی سی تاثیر بسیار منفی بگذارد.
زهوارکشی: برش زهوارهای نگهدارنده شیشه باید با دقت و بدون ایجاد فاصله در گوشهها انجام گیرد تا ظاهر زیبایی داشته باشد و از ورود آب جلوگیری کند.
نصب گالوانیزه: تقویتکنندههای گالوانیزه باید بهدرستی و بهصورت کامل درون پروفیلها قرار گیرند و با استفاده از پیچهای مخصوص محکم شوند. این مرحله از فاکتور های اصلی ساخت پنجره UPVC است.
تخلیه آب: ایجاد شیارهای تخلیه آب در قسمتهای مشخص پروفیل، برای خارج کردن آب ناشی از باران یا رطوبت، یک ضرورت فنی است و در کیفیت پنجره یو پی وی سی اثر گذار است.
۳. نصب نهایی
اندازهگیری دقیق: مهمترین مرحله قبل از ساخت، اندازهگیری دقیق محل نصب است. اندازهگیری نادرست میتواند منجر به مشکلاتی مانند درزهای ناهمگون و اختلال در عملکرد درب و پنجره شود.
تراز بودن: درب و پنجره باید بهصورت کاملاً تراز در محل خود نصب شوند تا عملکرد صحیح یراقآلات و باز و بسته شدن روان لنگهها تضمین شود.

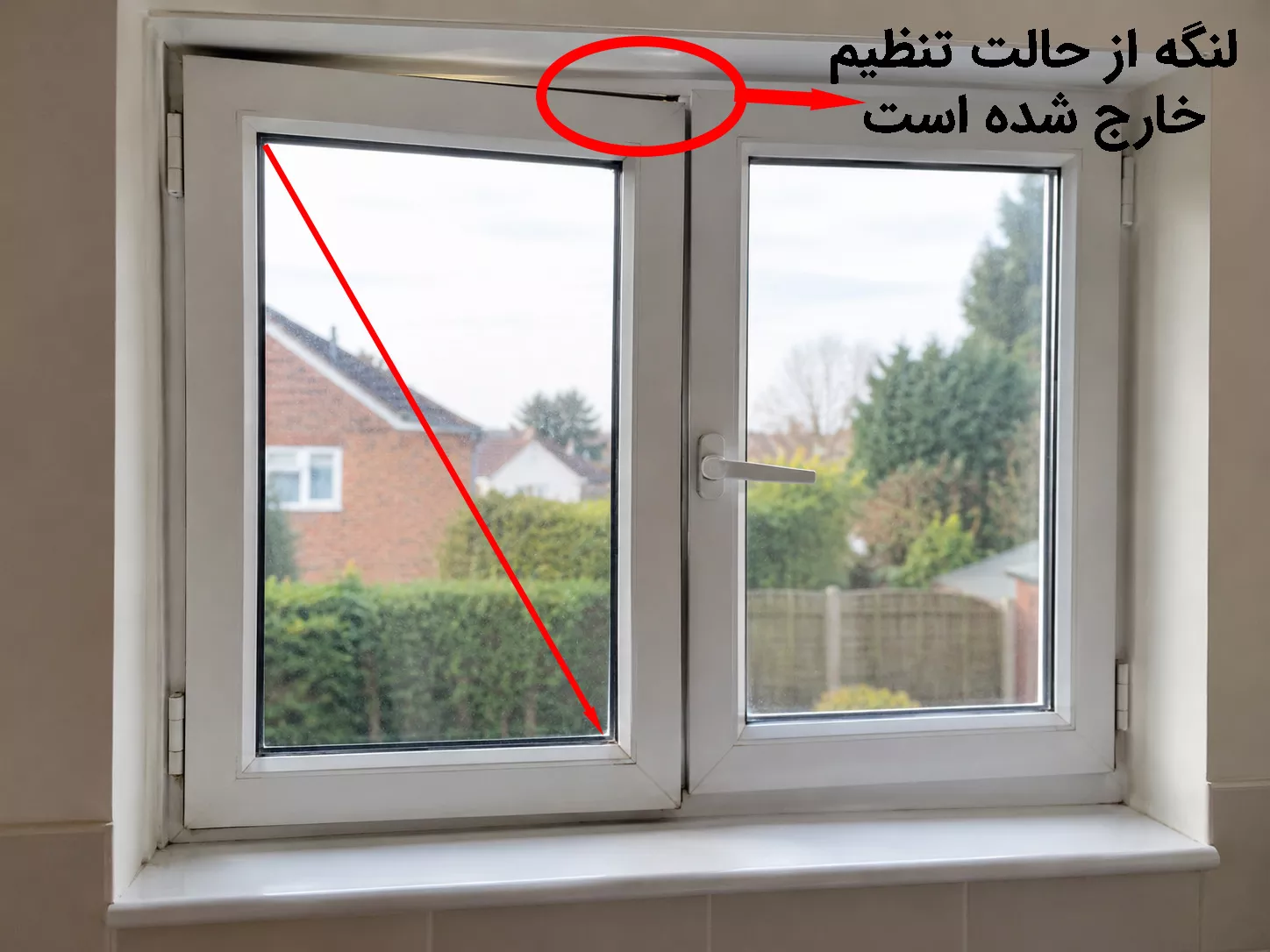

رگلاژ: رگلاژ صحیح یراقآلات پس از نصب، باعث تنظیم فشار لاستیکهای آببندی و عملکرد روان لنگهها میشود.
پیچ و اتصالات: استفاده از پیچهای مناسب و استاندارد برای نصب، و محکمکاری آنها از عوامل مهم در دوام و پایداری درب و پنجره است.
عایقبندی نهایی: پر کردن فضای بین قاب پنجره و دیوار با فوم یا چسب مخصوص، برای تکمیل عایقبندی و جلوگیری از نفوذ هوا و رطوبت ضروری است.

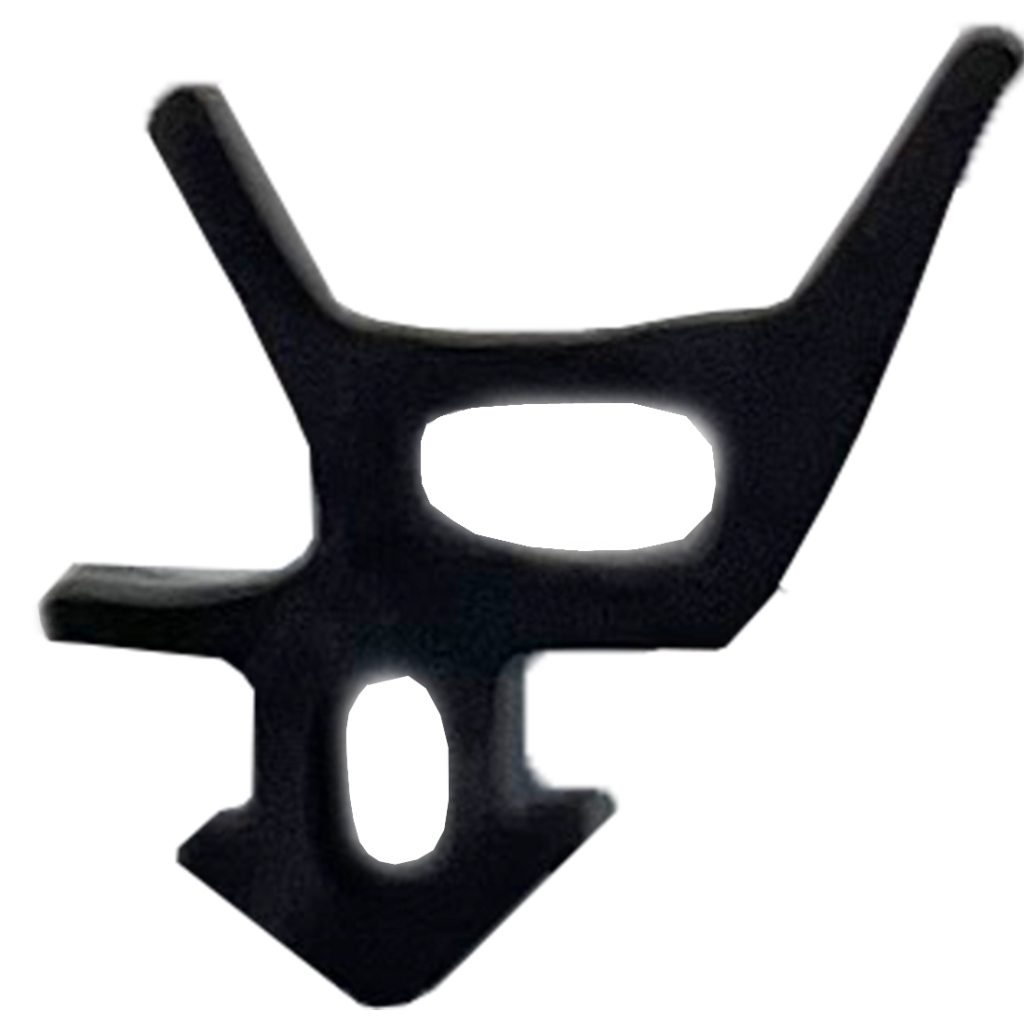

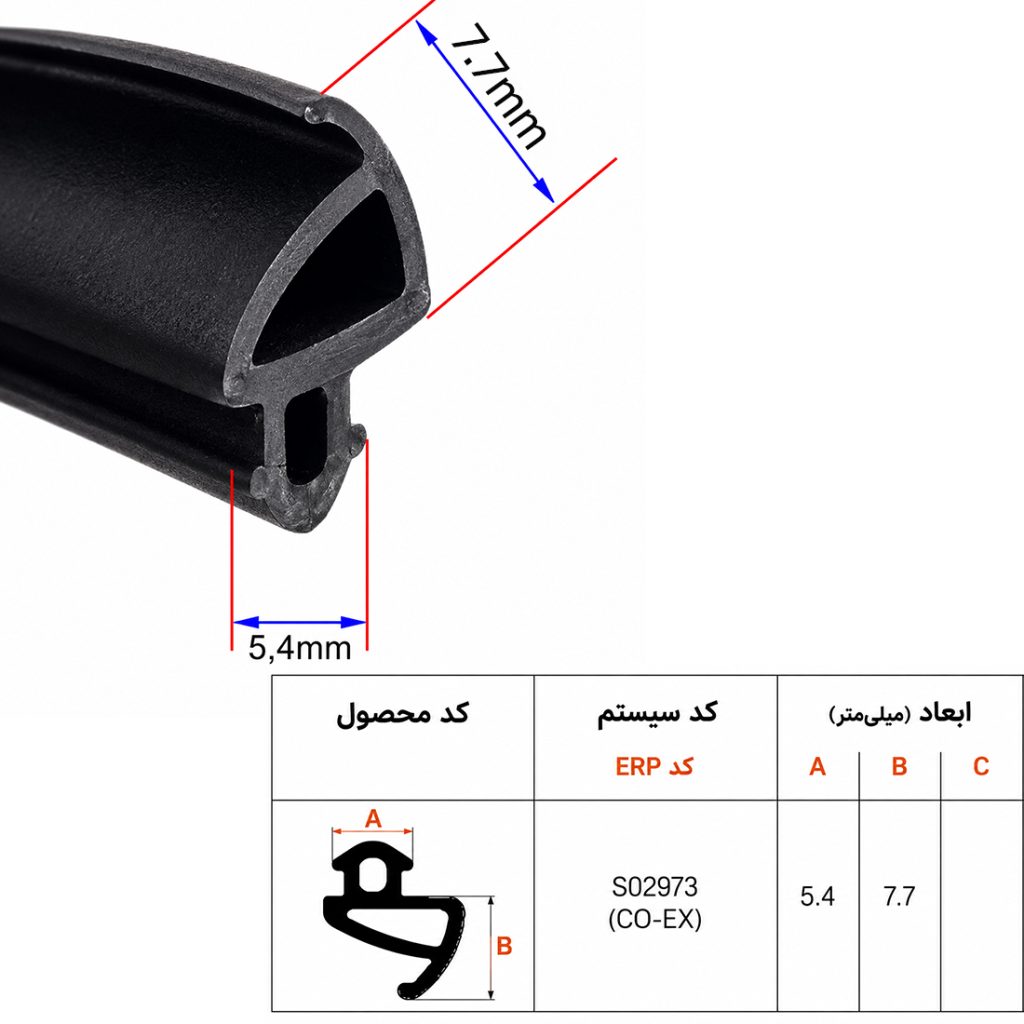

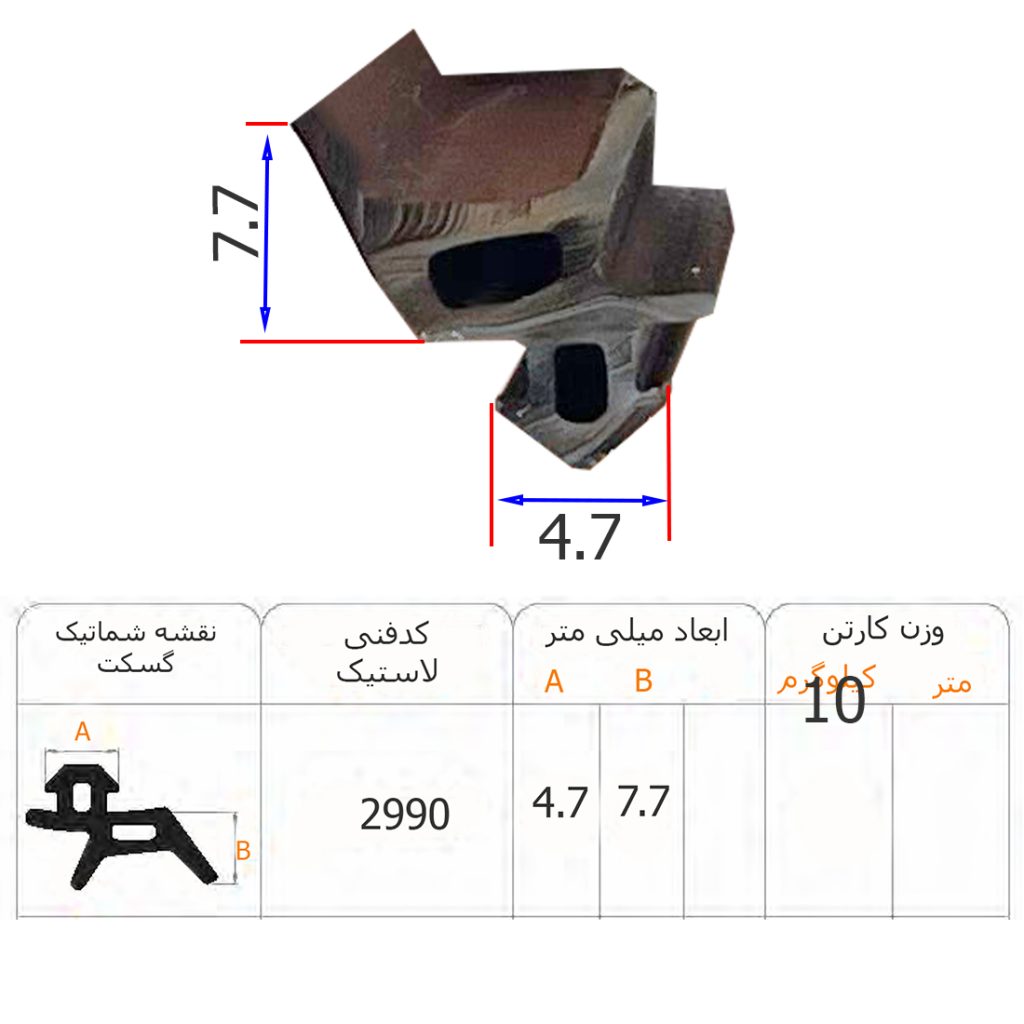

گسکت ای پی دی ام چیست؟
گسکت EPDM نوعی نوار درزبندی لاستیکی است که از ماده پلیمری مصنوعی به نام اتیلن پروپیلن داین مونومر (Ethylene Propylene Diene Monomer) ساخته میشود. در صنعت درب و پنجره دوجداره یوپیویسی (UPVC)، از این نوع گسکت برای آببندی و هوابندی بین پروفیل و شیشه یا بین لنگه بازشو و فریم ثابت استفاده میشود.
مزایای اصلی گسکت EPDM
مقاومت بالا در برابر شرایط جوی: این گسکتها مقاومت عالی در برابر نور خورشید (اشعه UV)، ازن، و شرایط آب و هوایی مختلف مانند گرما، سرما و رطوبت دارند. این ویژگی باعث میشود که به مرور زمان خشک، شکننده یا تغییر شکل ندهند.
انعطافپذیری و دوام: گسکتهای EPDM بسیار انعطافپذیر هستند و توانایی بازگشت به حالت اولیه خود را دارند، که این امر به حفظ عملکرد عایقبندی برای مدت طولانی کمک میکند.
عایقبندی مؤثر: به دلیل ساختار و مقاومت بالا، این گسکتها عایقبندی صوتی و حرارتی بسیار خوبی ایجاد میکنند و از نفوذ گردوغبار، باد و باران جلوگیری مینمایند.
مقاومت در برابر مواد شیمیایی: EPDM در برابر بسیاری از مواد شیمیایی مانند اسیدها و قلیاها مقاوم است.

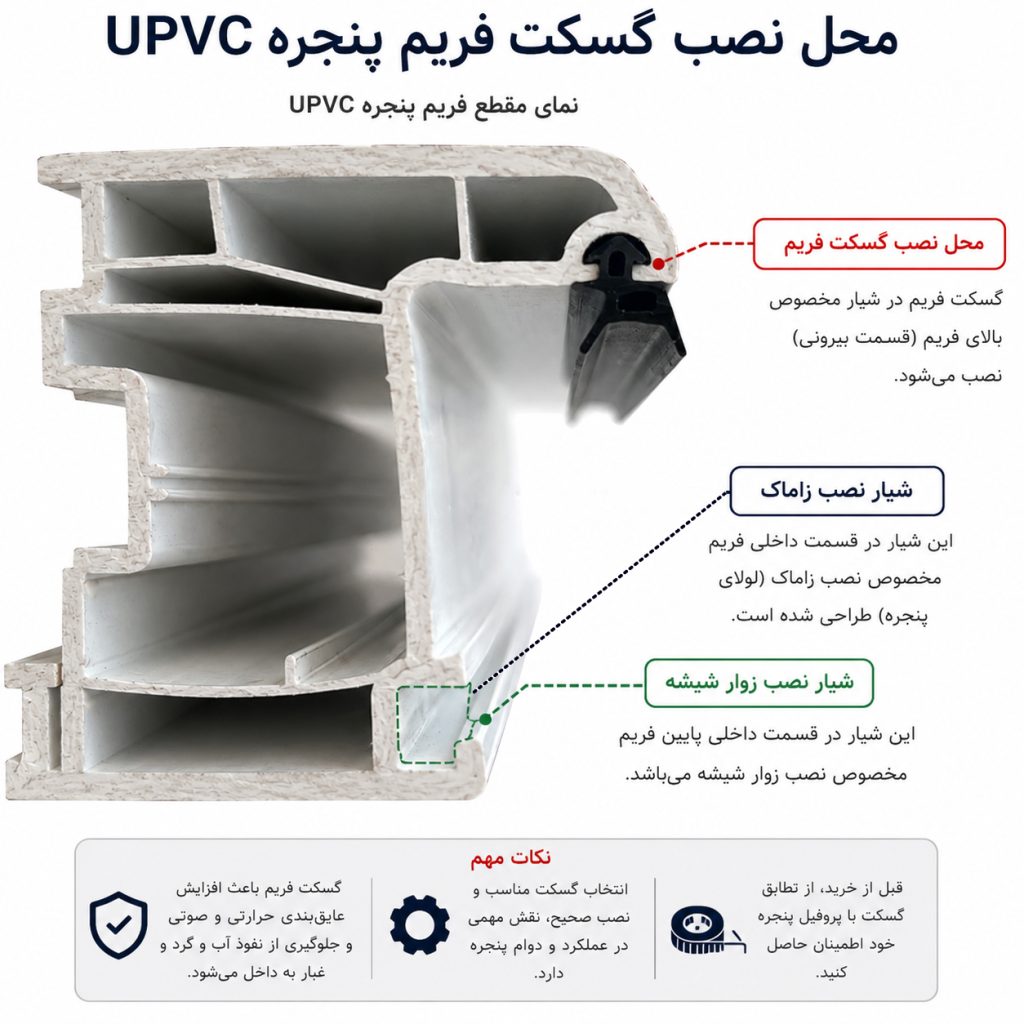

کاربرد گسکت EPDM در پنجرههای دوجداره
در پنجرههای دوجداره، گسکت EPDM در سه بخش اصلی استفاده میشود:
گسکتهای داخلی و خارجی شیشه: نوارهای لاستیکی که شیشه را در داخل پروفیل ثابت نگه میدارند و آن را آببندی میکنند.

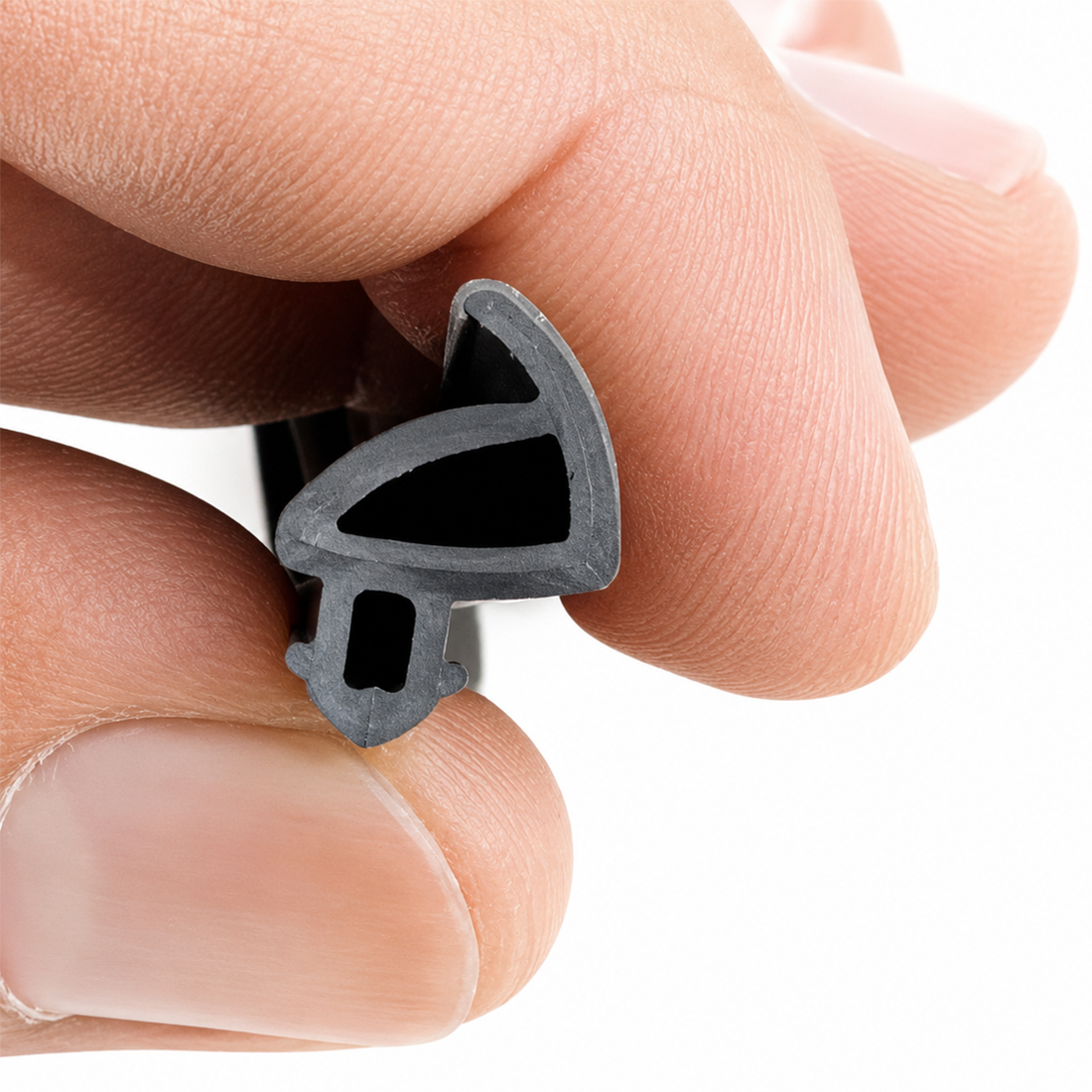

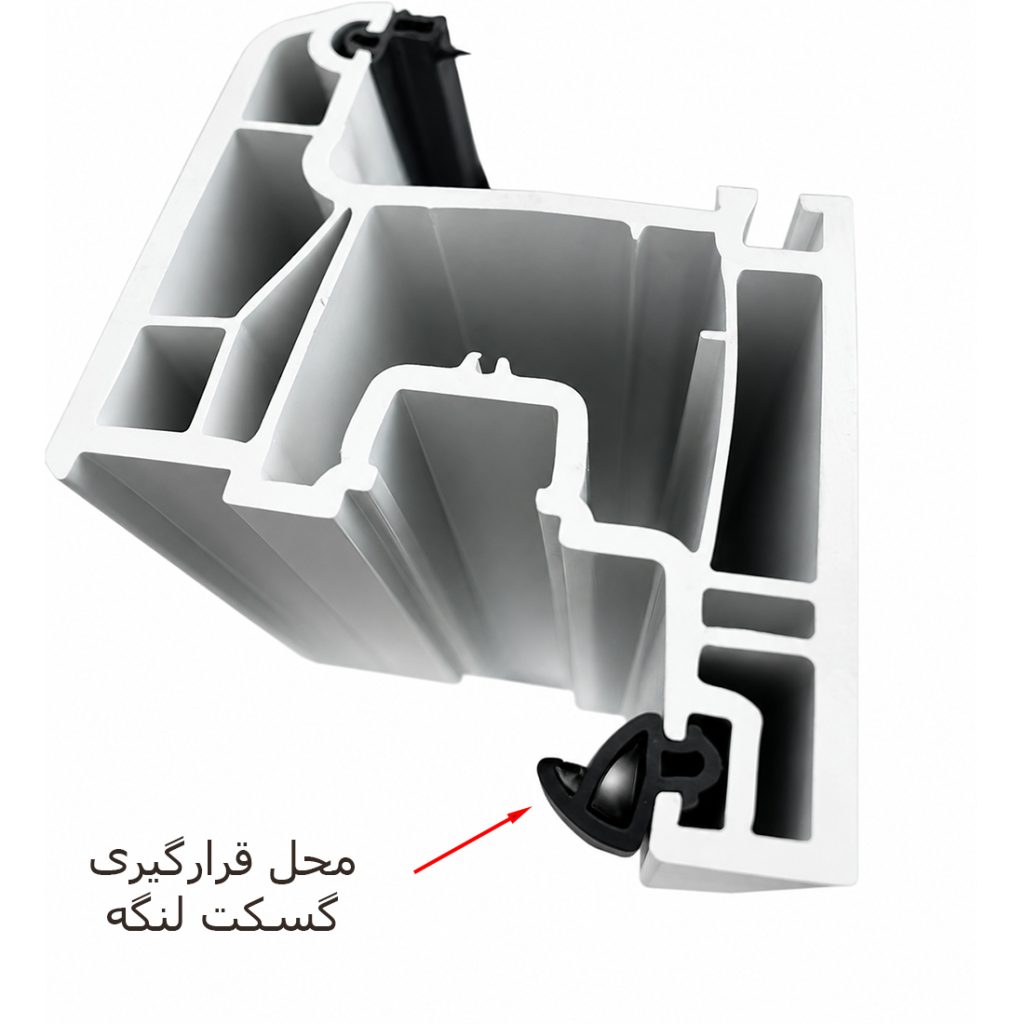

گسکت لنگه بازشو: نوار لاستیکی که در محل تماس لنگه با فریم قرار میگیرد و وظیفه هوابندی را بر عهده دارد.
تفاوت با گسکتهای PVC
پیش از EPDM، از گسکتهای PVC (پلیوینیل کلراید) نیز استفاده میشد. اما گسکتهای PVC معایبی داشتند که باعث شد گسکتهای EPDM جایگزین آنها شوند:
گسکتهای PVC در برابر تغییرات دمایی و نور UV مقاومت کمتری دارند و به مرور زمان دچار خشکی، ترکخوردگی و تغییر رنگ میشوند.
انعطافپذیری و دوام آنها کمتر از EPDM است، در نتیجه عملکرد آببندی و هوابندی خود را زودتر از دست میدهند.
با توجه به مزایای فوق، استفاده از گسکتهای باکیفیت EPDM در درب و پنجرههای یوپیویسی، به بهبود عملکرد عایقبندی و افزایش طول عمر آنها کمک شایانی میکند.
عوامل متعددی در مرغوبیت پروفیل یو پی وی سی (UPVC) نقش دارند که از مواد اولیه تا فرآیند تولید و طراحی را شامل میشود. در ادامه به مهمترین این عوامل اشاره میشود:
مواد اولیه
خلوص و کیفیت پودر UPVC: ماده اصلی تشکیلدهنده، پودر پلی وینیل کلراید غیرپلاستیکشده است. استفاده از پودر باکیفیت و بکر (غیربازیافتی) در تولید، مقاومت و دوام پروفیل را افزایش میدهد.
کیفیت مواد افزودنی: برای بهبود خواص مختلف پروفیل، مواد افزودنی گوناگونی مانند تثبیتکنندههای حرارتی و نوری (UV)، روانکنندهها و بهبوددهندههای ضربه به پودر UPVC اضافه میشود. نوع و کیفیت این افزودنیها تأثیر مستقیمی بر مقاومت محصول نهایی در برابر عوامل محیطی مانند نور خورشید و ضربه دارد.
استفاده از مواد بازیافتی: استفاده بیش از حد از مواد بازیافتی میتواند باعث کاهش کیفیت، مقاومت و رنگ پروفیل شود. تولیدکنندگان معتبر معمولاً از مواد بکر یا درصد کنترلشدهای از مواد بازیافتی مطابق با استانداردهای خاص استفاده میکنند.
ساختار و طراحی پروفیل
تعداد حفره یا چمبر: پروفیلهای UPVC دارای حفرههایی (چمبر) در داخل خود هستند که هرچه تعداد این حفرهها بیشتر باشد، عایقبندی حرارتی و صوتی آن بهتر و مرغوبیت پروفیل یو پی وی سی بیشتر می شود.
ضخامت دیواره پروفیل: ضخامت دیوارهها و قسمتهای اصلی پروفیل (گوشت پروفیل) در استحکام و پایداری آن نقش کلیدی دارد. ضخامت بالاتر به معنای مقاومت بیشتر در برابر خم شدن و تغییر شکل است.
گالوانیزه تقویتی: در پروفیلهای UPVC باکیفیت، از پروفیلهای فلزی گالوانیزه (معمولاً با ضخامت حداقل ۱.۵ میلیمتر) در داخل حفرهها برای تقویت و جلوگیری از تغییر شکل در اثر گرما و فشار استفاده میشود.
فرآیند تولید
تجهیزات و تکنولوژی ساخت: استفاده از دستگاههای اکستروژن مدرن و دقیق و کنترل دقیق فرآیند تولید (دما، فشار و سرعت) باعث تولید پروفیل با ابعاد و سطح یکنواخت و استاندارد میشود.
مراحل کالیبراسیون و خنکسازی: این مراحل برای کنترل ابعاد دقیق و کیفیت سطح پروفیل پس از خروج از قالب حیاتی هستند. کنترل نادرست میتواند منجر به تاب برداشتن یا کاهش کیفیت پروفیل شود.
کنترل کیفیت: نظارت مستمر و آزمایشهای کنترل کیفیت بر مواد اولیه و محصول نهایی، از تولید پروفیلهای نامرغوب جلوگیری میکند.
استانداردها و گواهینامهها
استانداردهای ملی و بینالمللی: رعایت استانداردهای معتبر مانند استاندارد ملی ایران (مانند استاندارد 6840) یا استانداردهای اروپایی (مانند BS EN 12608 و RAL) نشاندهنده کیفیت بالای محصول است.
گواهینامههای کیفیت: داشتن گواهینامههای معتبر تولید و کیفیت از نهادهای مربوطه، تضمینکننده رعایت اصول و استانداردهای تولید است.
ویژگیهای ظاهری و فنی
رنگ و ثبات رنگ: رنگ پروفیلهای باکیفیت معمولاً سفید مایل به آبی است و به دلیل مقاومت بالا در برابر اشعه UV، در طول زمان دچار زردی یا تغییر رنگ نمیشوند. رنگهای مایل به زرد نشانه کیفیت پایین و مقاومت کمتر در برابر نور خورشید است.
سطح صاف و بدون موج: سطح پروفیل باکیفیت باید کاملاً صاف، براق و عاری از هرگونه موج، ناهمواری یا بریدگی باشد.
وزن پروفیل: وزن پروفیل یکی از نشانههای کیفیت است که به چگالی مواد و ضخامت دیوارهها بستگی دارد. وزن استاندارد نشاندهنده استفاده صحیح از مواد اولیه است.
استانداردهای جهانی پروفیل UPVC:
استانداردهای پروفیل پنجره به عوامل مختلفی از جمله نوع ماده، ابعاد و ویژگیهای عملکردی بستگی دارد. در حال حاضر، دو استاندارد بینالمللی BS EN 12608 و RAL-GZ 716/1 به عنوان معتبرترین استانداردها برای پروفیلهای UPVC شناخته میشوند. همچنین در ایران، استاندارد ملی نیز برای تولید این پروفیلها وجود دارد.
استانداردهای بینالمللی پروفیل UPVC
استاندارد BS EN 12608: این استاندارد اروپایی که توسط کشور انگلستان تدوین شده، یک مرجع کلی برای پروفیلهای UPVC است.
استاندارد RAL-GZ 716/1: این استاندارد آلمانی بسیار سختگیرانهتر است و مجموعهای از الزامات دقیق برای پروفیلهای UPVC را تعیین میکند. برخی از تولیدکنندگان معتبر مانند وینتک، پروفیلهای خود را مطابق با این استاندارد تولید میکنند.
ویژگیهای یک پروفیل پنجره استاندارد
برخی از مهمترین عواملی که در استاندارد بودن یک پروفیل پنجره نقش دارند، عبارتند از:
ابعاد و ضخامت دیوارهها: ضخامت دیوارههای پروفیل، به ویژه دیوارههای خارجی، باید حداقل ۳ میلیمتر باشد. بر اساس ضخامت دیوارههای قابل مشاهده و غیرقابل مشاهده، پروفیلها در کلاسهای A، B و C دستهبندی میشوند.
مقاومت در برابر شرایط جوی: پروفیل استاندارد باید در برابر تغییرات آب و هوا، رطوبت و اشعه UV خورشید مقاوم باشد تا دچار تغییر رنگ یا شکنندگی نشود.
پایداری و استحکام مکانیکی: با توجه به وزن شیشههای چندجداره، پروفیل باید استحکام کافی برای تحمل این وزن را در طول سالها داشته باشد.
عمق ساختاری: عمق پروفیل در عایقبندی حرارتی و صوتی بسیار مؤثر است. هرچه عمق بیشتر باشد، عملکرد بهتری دارد.
58 تا 60 میلیمتر: برای مناطق با آب و هوای معتدل و بالکنهای بدون گرما.
70 تا 84 میلیمتر: برای مناطق معتدل و ساختمانهای چند طبقه.
90 میلیمتر و بیشتر: برای مناطق سردسیر و جهت دستیابی به حداکثر عایقبندی.
تعداد حفرهها (چمبر): تعداد حفرههای داخلی پروفیل به عایقبندی آن کمک میکند. هرچه تعداد چمبرها بیشتر باشد، پروفیل عایقتر است.
گواهینامهها: تولیدکنندگان معتبر پروفیل، دارای گواهینامههایی از سازمانهای استاندارد ملی و بینالمللی هستند که تضمینکننده کیفیت محصولاتشان است.
استاندارد ملی ایران
موسسه استاندارد و تحقیقات صنعتی ایران، تنها نهاد مرجع برای تعیین استانداردهای ملی پروفیلهای ساختمانی در ایران است. تولیدکنندگان داخلی موظف به رعایت این استانداردها هستند.
به عنوان مثال، شرکت وینتک علاوه بر استانداردهای بینالمللی RAL آلمان، گواهینامه استاندارد اجباری سازمان ملی استاندارد ایران را نیز دریافت کرده است.
کارخانجات WINTECH در ایران و سایر کشورها (ترکیه ، آلمان ، روسیه ، اکراین، آذربایجان ، تونس و هندوستان) متعلق به گروه شرکتهایADO ترکیه به مرکزیت شهر آنتالیا می باشند. تاریخچه تاسیس آن به سال ۱۹۵۶ میلادی برمی گردد.وینتک تولید لاستیکهای مورد نیاز در زیره های کفش شروع کرد. فعالیت تولیدی سالها توسط خانواده ساک تاکنون طی بیش از نیم قرن، همه ساله در حال توسعه می باشد. در حال حاضر علاوه بر تولید پروفیلهای UPVC مورد نیاز در صنعت ساختمان، در سه قاره اروپا،آسیا و آفریقا و ۸ کشور دارای کارخانه های متعدد تولیدی در زمینه های تولید انواع درب های داخلی ساختمان با متریال کامپوزیت (WOOD PVC) ، پوشش های سالن های بزرگ صنعتی از جنس UPVC، چندین کارخانه تولید سیمان و لوله هایPVC و قالب های بتنی مدولار و کارخانه تولید انواع یراق آلات مورد نیاز در صنعت درب و پنجره UPVC بوده و نیز بصورت گسترده در زمینه های تولید انبوه مسکن و شرکتهای ساختمانی ، تولید انرژی از طریق تاسیس نیروگاهای آبی و بادی و شرکت های معدنی و فرآورده های معدنی فعالیت دارد.
محصولات
محصولات تولیدی در گروه کارخانجات WINTECH شامل پروفیلهای UPVC تولید کارخانه ایران و کارخانجات خارج از کشور ایران می باشد.
تمامی محصولات در این کارخانجات با تکنولوژی یکسان و ترکیبات مواد اولیه همگون تولید می شود. از طرف واحد نظارت و کنترل کیفی مرکزی، مستقر در کارخانه مرکزی، بصورت مرتب کنترل و نظارت می گردد.
جهت کنترل و حفظ کیفیت برند WINTECH در کلیه واحدهای تولیدی در تمامی کشورها نظارت دقیق علمی و عملی وجود دارد. همواره گزارش عملکرد واحدهای تولیدی بصورت ماهانه با آنالیز دقیق به مدیریت کنترل کیفی مرکزی ارسال می گردد. پروفیل های تولیدی در کارخانه ایران با در نظر گرفتن نیازها و شرایط آب و هوایی و جغرافیایی کشور ایران وکشورهای همجوار طراحی می شود.
در ترکیب فرمولاسیون این پروفیلها شرایط جوی این کشورها از نظر حفظ کیفیت و مقاومت این محصولات لحاظ گردیده است. مصرف پروفیلهای UPVC تولید شده در کارخانه ایران جهت پروژه های ساختمانی موجود در این کشور بهینه تر بوده و طول عمر و دوام کیفیت بیشتری خواهد داشت.
لوگوی کارخانه یو پی وی سی وینتک wintch logo
مواد اولیه
UPVC ترکیب اولیه و ماده اصلی سازنده انواع پروفیلهای مورد مصرف در ساخت درب و پنچره می باشد. UPVC مخفف عبارت Unplasticized Polyvinyl Chloride بوده که عمده این ترکیب را Polyvinyl Chloride و یا به اصطلاح پودر PVC تشکیل می دهد. این ترکیب پلیمری یک نوع ترموپلاست مدرن متشکل از مشتقات اصلی ۵۷٪ نمک و ۴۳٪ گاز و نفت خام می باشد. به منظور استحصال خواص مطلوب و ایجاد مزیت های لازم در پروفیلهای UPVC علاوه بر پودر PVC مواد افزوردنی دیگری نیز با آن ترکیب میگردد.

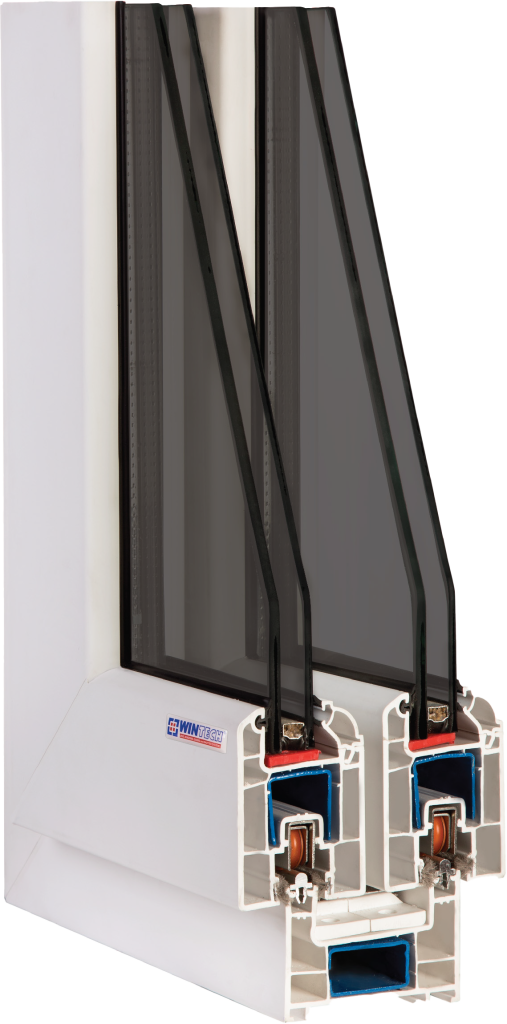

انواع پروفیل وینتک
پروفیل UPVC – W640 که محصول لولایی با عرض 6 سانتی متر می باشد.
پنجره UPVC – W700 این پروفیل نیز لولایی و با عرض 7 سانت است که در بازسازی بیشتر مورد استفاده می گیرد.
پروفیل UPVC – W260 محصولات کشویی وینتک است که در دو نوع تک ریل و دو ریل تولید می شود.

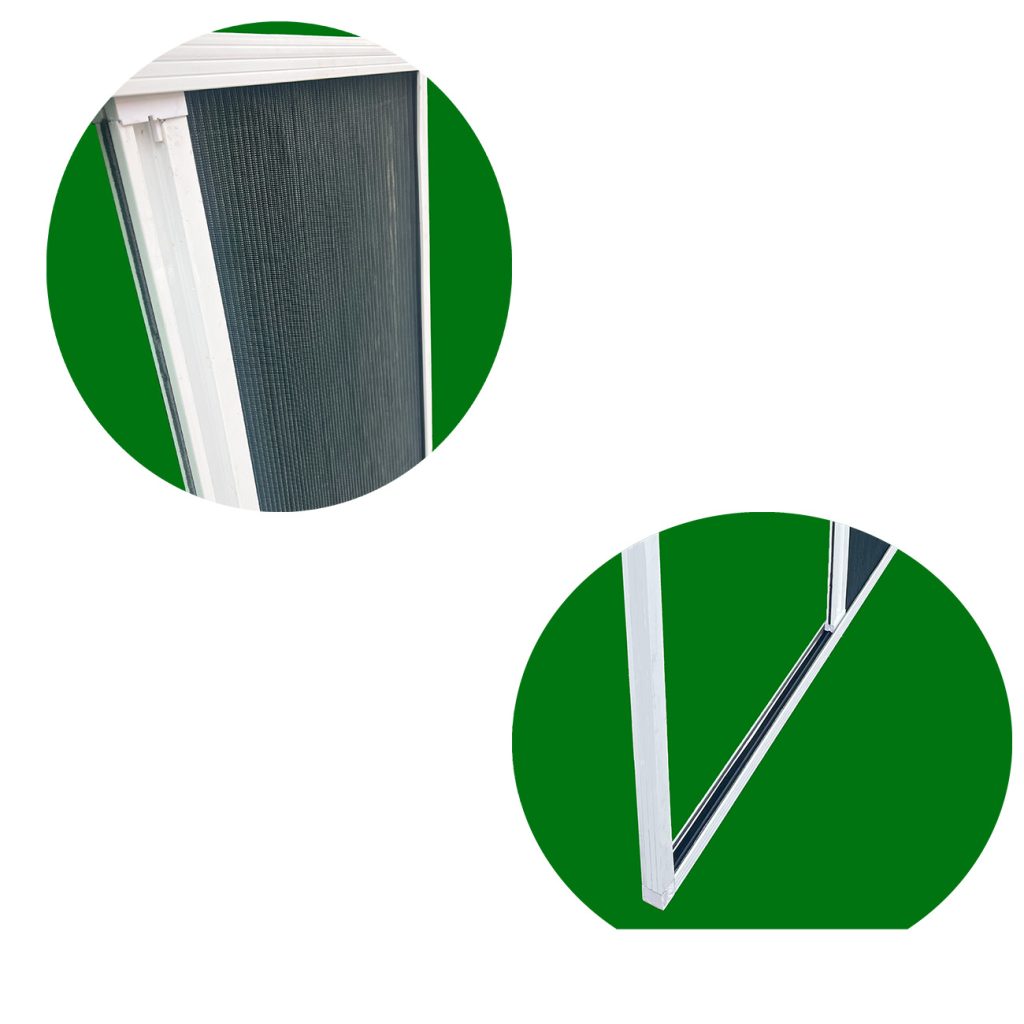

1.نحوه اندازه گیری توری پلیسه برای پنجره های یو پی وی سیلولایی:
منطق اصلی هنگام اندازه گیری توری پنجره یو پی وی سی پلیسه به شرح زیر است. لنگه در یا پنجره به هر سمتی که باز شود، توری روی سطح دیگر نصب می شود. به عنوان مثال، اگر در یا پنجره یو پی وی سی بالکن شما به سمت داخل باز می شود، باید توری پلیسه را در بیرون نصب کرد. پس باید از سطحی که قرار است نصب شود اندازه گیری کنید.
الف.اندازه گیری از روی فریم ساده ترین و دقیق ترین حالت اندازه گیری است وکمتر شما را گیج خواهد کرد:
1. طبق شکل بالا به هر طرف سه و نیم سانت فضا اضافه کنید .
2. در قسمت هایی که دیوار یا سنگ یا آجر در جایی بیشتر بیرون آمده است کمترین اندازه ممکن را لحاظ کنید.
3. اگر توری شما پاخور نیست، یعنی محل رفت آمد نیست کمی از کف فاصله بدهید تا آب باران به راحتی عبور کند.
4. اگر محل رفت آمد است پیشنهاد می کنیم پایین توری را به کف بچسبانید تا فریم توری کمتر آسیب ببیند.
ب. اندازه گیری از لاستیک های آب بندی(واشر به واشر):
1. طبق شکل بالا به اندازه لاستیک به لاستیک عرض 7 سانتی متر اضافه کنید.
2.به اندازه لاستیک به لاستیک ارتفاع 7 سانتی متر اضافه کنید.
3. دور تا دور فریم را بررسی کنید. ببینید آیا چیزی(مانند آجر بیرون زده ،دسته نگه دارنده حفاظ پنجره ،لوله گاز،ناودانی و …) مزاحم نصب شما نمی شود.
پ. اندازه گیری از روی لنگه پنجره:
این نوع اندازه گیری کمتر رایج است ،اما گاهی اوقات می تواند کمک کننده باشد.
1. به اندازه عرض لنگه یک سانتی متر اضافه کنید.
2.به اندازه ارتفاع را لنگه یک سانتی متر اضافه کنید.
3. دور تا دور فریم را بررسی کنید. ببینید آیا چیزی(مانند آجر بیرون زده ،دسته نگه دارنده حفاظ پنجره ،لوله گاز،ناودانی و …) مزاحم نصب شما نمی شود.
2. روش اندازه گیری توری پلیسه برای پنجره کشویی تک ریل:
پنجره های تک ریل یا منو ریل (single rail) نسل جدید پنجره های کشویی محسوب می شوند. این پنجره ها از عایق بندی و آب بندی بالاتری نسبت به نمونه های دو ریل نسل قبل خود برخوردار هستند. برای اینکه تشخیص بدهید آیا پنجره کشویی شما تک ریل است به پایین پنجره نگاه کنید اگر فقط یک ریل وجود داشت منو ریل است . به شکل زیر دقت کنید:
اگر پنجره شما از نوع بالا باشد اندازه گیری مشابه پنجره لولایی که در بالاتر ذکر شد انجام میشود:
1. به هر طرف سه و نیم سانت فضا اضافه کنید .
2. اگر دیوار یا سنگ یا آجر در جایی بیشتر بیرون آمده است شما کمترین اندازه ممکن را لحاظ کنید.
3. می توانید از درپوش فریم ( آب چکان) اندازه گیری کنید و به عرض و ارتفاع هرکدام 7 سانتی متر اضافه کنید.
4. دور تا دور فریم را بررسی کنید. ببینید آیا چیزی(مانند آجر بیرون زده ،دسته نگه دارنده حفاظ پنجره ،لوله گاز،ناودانی و …) مزاحم نصب شما نمی شود.
3. روش اندازه گیری توری پلیسه برای پنجره های کشویی دو ریل یو پی وی سی:
نصب توری پلیسه برای پنجره های کشویی دو ریل یو پی وی سی در صورتی که لنگه کناری به طور کامل ثابت شود امکان پذیر است. و بعد از نصب قادر نخواهید بود که لنگه را حرکت دهید. پس اگر باز و بست هر دو لنگه کشویی برای شما مورد نیاز است بهتر است روش دیگیری را انتخاب کنید.مقطع های زیر پنجره های دو ریل می باشند.
پنجره های یو پی وی سی به طور متوسط 20 سال عمر می کنند، اما برای اینکه بتوانید مانند روز نصب به نظر برسند، باید از آنها نگهداری کنید. به یاد داشته باشید که پنجرههای شما علاوه بر عایقبندی مناسب، به خانهتان ارزش میبخشند، بنابراین ارزش آن را دارد که برای ارزش بالقوهای که اضافه میکنند، آنها را حفظ کنید.
اینها بهترین راه ها برای نگهداری از پنجره های یو پی وی سی شما هستند:
پنجره های خود را نکوبید پنجره ها سازه های مرکب با شیشه های آب بندی شده هستند و ممکن است در اثر ضربه های مکرر آسیب ببینند و مزایای عایق خود را از دست بدهند.
از گرمای مستقیم نزدیک اتصالات uPVC خودداری کنید. افزایش دما می تواند منجر به تاب برداشتن یو پی وی سی، خرابی درزگیر پنجره، تراکم بین شیشه ها و کشش شود.به هیچ وجه نباید از مواد شوینده شیمیایی یا مواد ساینده برای بازگرداندن رنگ اصلی استفاده کنید، زیرا ممکن است به پروفیل یا لاستیک های آب بندی یا لعاب روی پروفیل آسیب برساند.
سطوح داخلی PVC-سفید در صورت قرار گرفتن در معرض دود سیگار یا دود آشپزی ممکن است دچار تغییر رنگ شوند.
پنجره های یو پی وی سی باید عاری از گرد و غبار و رطوبت باشند. این امر می تواند از خوردگی پروفیل و لاستیک های هوا بندی جلوگیری کند.
فقط باید قاب ها را با آب گرم و صابون پاک کنید تا تمیز بمانند. از مواد شوینده استفاده نکنید. از لوازم ساینده مانند اسکاج استفاده نکنید.

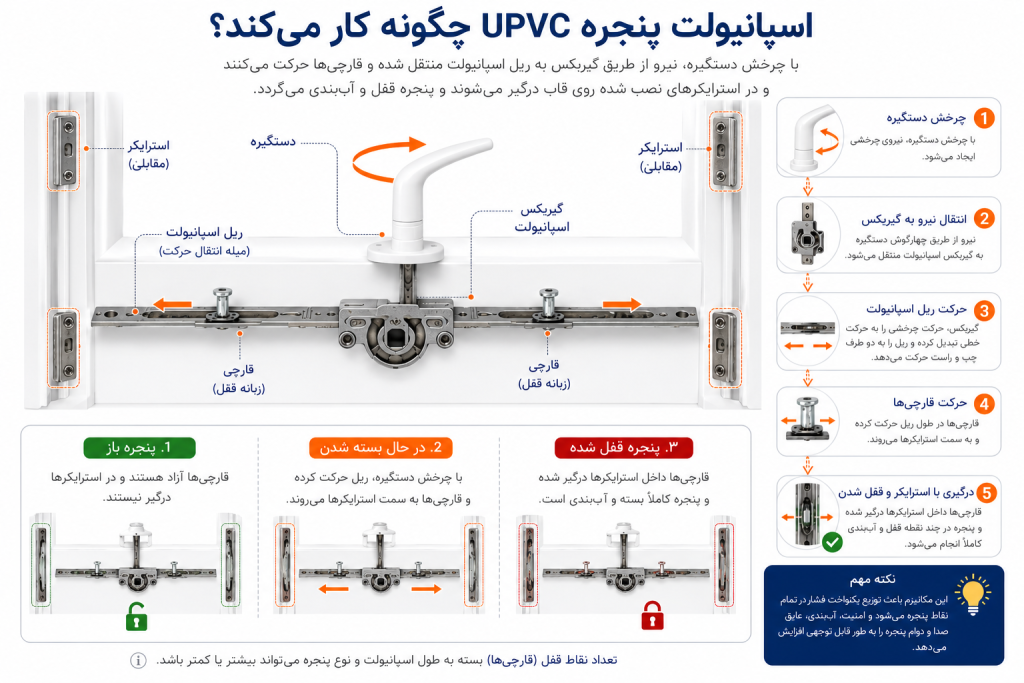

قفل پنجره ها،اسپانیولت ها و لولاها را با روغن سیلیکون روغن کاری کنید . این کار باعث می شود آزادانه حرکت کنند. با این حال، از روان کننده ها بیش از حد استفاده نکنید و با سازنده پنجره خود مشورت کنید که کدام یک از آنها برای استفاده برای پنجره شما بی خطر است.
به طور مرتب مهر و موم پنجره های خود را بررسی کنید. مهمترین وظیفه ای که پنجره یو پی وی سی شما دارد عایق نگه داشتن خانه شما است. اگر متوجه هر گونه عیب و نقصی شدید، بهتر است سریع عمل کنید و زودتر آن را توسط یک متخصص تعمیر کنید.
سوراخ های تخلیه آب را خالی نگه دارید. دریچه های مسدود شده می توانند باعث ایجاد رطوبت در اطراف قاب پنجره شوند. اگر مرتباً از خاک و گرد و غبار پاک شوند، می توان از این کار جلوگیری کرد.
پنجره های uPVC (پلی وینیل کلرید غیر پلاستیکی) به دلیل دوام، کارایی انرژی و نیازهای کم تعمیر و نگهداری به طور فزاینده ای معروف هستند. با این حال، پنجرههای UPVC میتوانند در طول زمان مانند هر نوع پنجره دیگری با مشکلاتی مواجه شوند. درک این مشکلات رایج و دانستن چگونگی رفع آنها می تواند به صاحبان خانه کمک کند که پنجره های آنها برای سال های آینده در بهترین حالت باقی می مانند. در این مقاله، برخی از رایج ترین مشکلات پنجره یو پی وی سی را بررسی می کنیم و راه حل های موثری برای رفع آنها ارائه می دهیم.
مشکل در باز کردن یا بستن پنجره یو پی وی سی:
باز یا بست شدن مشکلو سخت، یکی از رایج ترین مشکلات پنجره های یو پی وی سی است. عوامل متعددی، از جمله گرد و غبار در مسیرهای پنجره، ناترازی لنگه پنجره، یا فرسوده بودن یراق، می تواند باعث این مشکل شود. راه حل: برای بررسی و رفع مشکل با یک شرکت معتبر تعمیر پنجره تماس بگیرید. یک تکنسین حرفه ای مسیرهای پنجره، تراز لنگه و یراق را ارزیابی می کند تا علت اصلی مشکل را شناسایی کند. آنها از ابزارهای تخصصی برای تنظیم مجدد لنگه، جایگزینی یراق های فرسوده و اطمینان از عملکرد روان پنجره upvc استفاده می کنند.
نحوه تعویض و تعمیر اسپانیولت:
برند، طراحی و کیفیت آلیاژ مصرفی در ساخت اسپانیولت تاثیر زیادی در عملکرد پنجره دوجداره دارد. بیشترین فشار در یراق درب و پنجره ابتدا به اسپانیولت وارد می شود. به همین دلیل کیفیت آن در عایق بندی تاثیر مستقیم دارد. در صورتی که اسپانیولت به هر دلیلی از کار بیافتد موجب باز نشدن پنجره و یا چرخش هرزگرد دستگیره خواهد شد. اما نحوه تعمیر اسپانیولت به چه صورت است؟ و یا در صورت تعویض اسپانیولت چه اقدامی باید انجام بدهیم؟

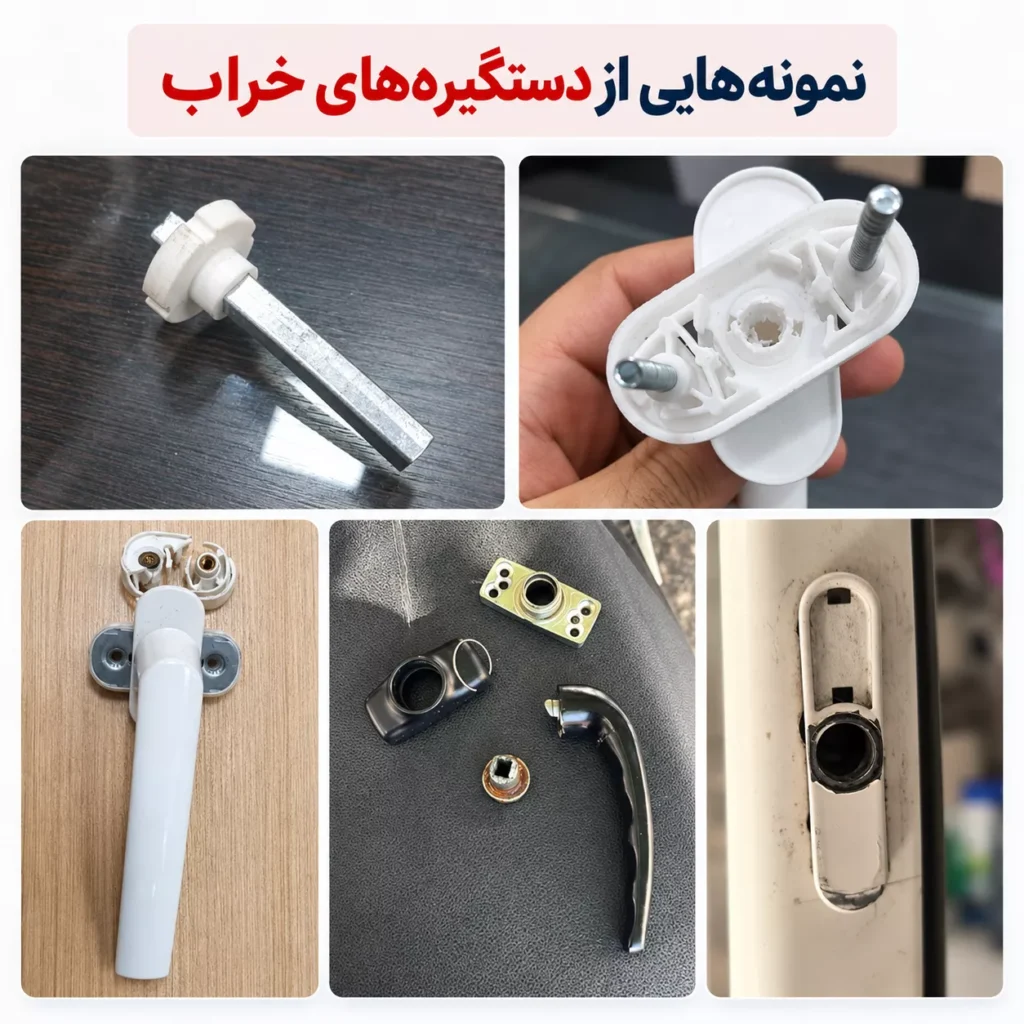

در ابتدا باید از خرابی اسپانیولت مطمئن شویم. برای فهمیدن این مورد پیچ های دستگیره را باز می کنیم و چک می کنیم که دستگیره هرزگرد نباشد. در صورت شل بودن فلز مکعبی دستگیره یا اهرم آن، اشکال از دستگیره بوده و نیازی به تعویض اسپانیولت نیست.در غیر این صورت قفل مرکزی درب UPVC دچار مشکل شده است.

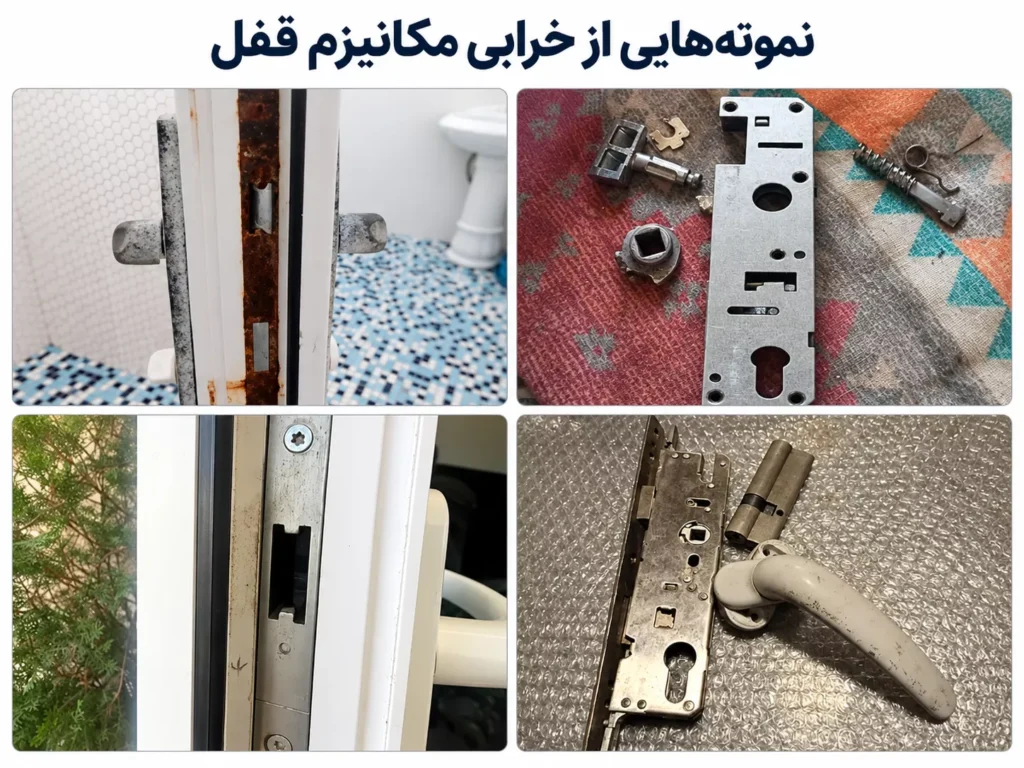

مرحله بعد بهتر است بدانیم چه چیزی موجب خراب شدن قفل می شود:
کیفیت پایین اسپانیولت و یراق آلات
فشار بیش از حد به دستگیره و عدم بازو بست صحیح بازشو
فشار بیش از حد به اسپانیولت بدلیل رگلاژ نامناسب
در هر دو مورد مذکور نیاز به تعمیر یا تعویض اسپانیولت می باشد. تعمیر گیربکس اسپانیولت معمولا امکان پذیر نیست و تعویض آن به صرفه تر است.

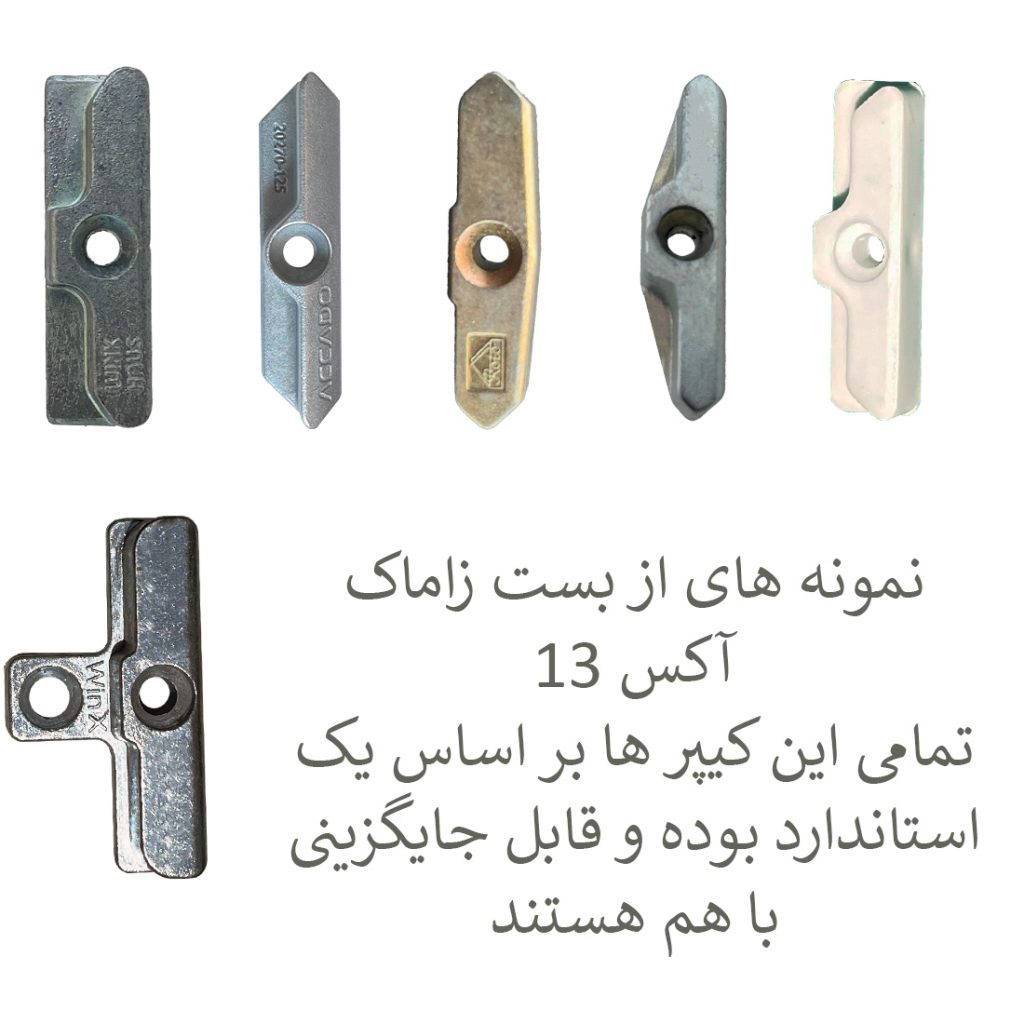

نحوه تعویض بست زاماک یا کیپر پنجره دو جداره:
کیپر یا بست زاماک یا مقابلی پنجره دو جداره قطعات کوچک فلزی(به ندرت پلاستیکی) هستند که با فاصله بر روی فریم پنجره پیچ می شود. در پنجره غلتک های اسپانیولت (قفل سرتاسری پنجره) پشت کیپر ها میروند و پنجره را قفل می کنند . با این کار لنگه محکم به فریم پنجره کیپ می شود.
گاهی این بست زاماک ها می شکنند و درنتیجه آب بندی و هوا بندی پنجره به هم می خورد.
می توانید در اینجا زاماک پنجره خود را پیدا و تعویض کنید.

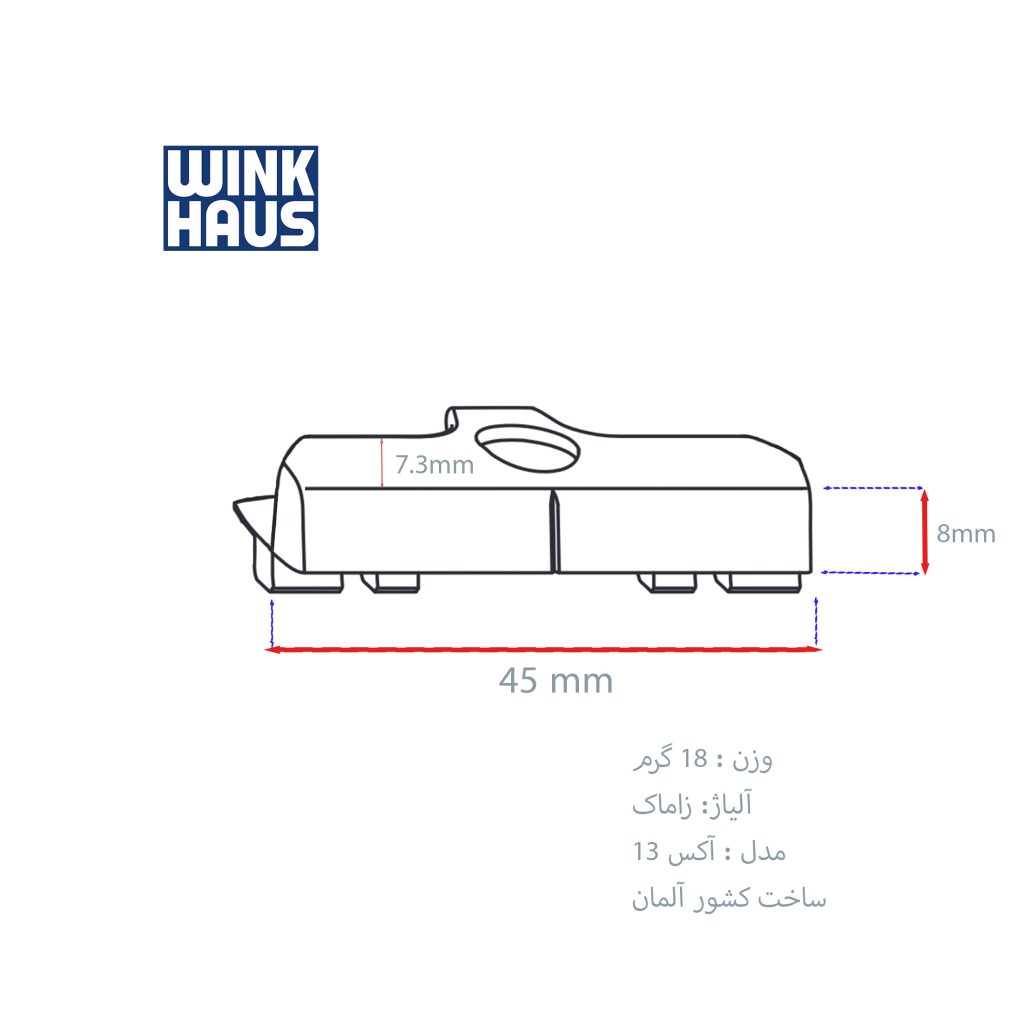

زاماک های لولایی در دو ضخامت آکس 9 و 13 در باز موجود هستند.
ورود آب از پنجره دو جداره به داخل خانه :
پنجرههای دارای نشتی میتوانند منجر به اتلاف انرژی و کاهش آسایش داخل خانه میشوند. نشتی در پنجره های یو پی وی سی معمولاً به دلیل شکاف یا ترک در قاب پنجره یا درزگیرها اتفاق می افتد که می تواند در اثر فرسودگی و پارگی در طول زمان یا نصب نامناسب ایجاد شود. راه حل: چارچوب پنجره و درزگیرها را از نظر وجود شکاف یا ترک قابل مشاهده بررسی کنید. برای ترک های کوچک بین فریم و دیوار از چسب سیلیکون ماستیک مرغوب استفاده کنید. برای رفع شکاف یا ترک های بزرگتر با یک شرکت حرفه ای تعمیر پنجره تماس بگیرید تا مشکل را به اندازه کافی برطرف کنید.
قاب های پنجره یو پی وی سی دارای ترک یا آسیب:
ترک خوردگی یا آسیب دیدگی قاب های پنجره یو پی وی سی می تواند یک مسئله نگران کننده برای صاحبان خانه باشد. با گذشت زمان، این قاب ها ممکن است به دلیل آب و هوای شدید یا ضربه های تصادفی دچار ترک شوند. این ترکها در صورت عدم مراقبت میتوانند یکپارچگی ساختاری پنجره را بدتر کرده و به خطر بیاندازند. نه تنها ظاهر پنجره را تحت تأثیر قرار می دهد، بلکه تأثیر آن را در تأمین عایق و امنیت کاهش می دهد.
راه حل: سانتاپن یک راه حل جامع برای قاب های پنجره یو پی وی سی دارای ترک یا آسیب ارائه می کند. تکنسین های ماهر ما یک بازرسی کامل برای ارزیابی شدت آسیب انجام می دهند. ما از کیت های تعمیر تخصصی با محلول های چسب با کیفیت بالا برای بازیابی یکپارچگی ساختاری قاب برای ترک های جزئی استفاده می کنیم. و جایگزینی مناسب قاب uPVC را در مواقع آسیب دیدگی زیاد توصیه می کنیم تا راه حلی امن و زیبا برای پنجره های شما تضمین شود.
تعمیر درب و پنجره های یو پی وی سی در سانتاپن به طور کلی شامل چهار نوع تعمیر میشوند:
1.تعمیر یراق پنجره uPVC.
2.تعمیرشیشه دو جداره .
3.تعمیر پروفیل و لاستیک های هوابندی.
4. تنظیم یا رگلاژ پنجره
ریگلاژ ،تعمیر و تعویض یراق انواع پنجره upvcتعمیر تخصصی پنجره یو پی وی سی
تیم نصب مجموعه سانتاپن، آماده ارائه هرگونه خدمات تعمیر و سرویس دوره ای پنجره های یو پی وی سی در شهرستان تهران می باشند. می توانید با شماره ثابت02188694921 یا شماره موبایل و خط واتس اپ 09226551395 تماس بگیرید.
منظور از این که پنجره خود را انداخته چیست؟
این حالت اصطلاحی رایج بین تعمیرکاران پنجره های uPVC می باشد. به این معناست که لنگه از پایین به سمت فریم نزدیک است و در عوض از بالا فاصله بیشتری از فریم دارد.
چطور بفهمیم لنگه ما خود را انداخته است ؟
از بالای لنگه هوا جریان دارد. این امر در زمستان کاملاً قابل لمس است. اگر دستان خود را در بالای لنگه حرکت دهید سوز سرما را احساس می کنید.
مشاهده رد گرد و غبار در بالای لنگه.
گیر کردن لنگه پنجره به فریم پایین ، در اینصورت بدانید موضوع پنجره شما جدی است. قبل از رسیدن آسیب بیشتر بهتر است مشکل را حل کنید.
درگیر نشدن غلتک های اسپانیولت با زاماک(کیپر) مقابل خود بر روی فریم.
یو پی وی سی (به انگلیسی: UPVC ) مخفف کلمات (Unplasticized PolyVinyl Chloride) شکل سختشدهٔ پلی وینیل کلراید است. در صنعت ساختمان اصلیترین مادهٔ تشکیلدهندهٔ پروفیل یوپیویسی (به انگلیسی: PolyVinyl Chloride ) است.
این ماده حدود 70درصد آمیزهٔ اولیهٔ تولید پروفیل UPVC را تشکیل میدهد. علاوه بر این ماده،30 درصد مواد افزودنیِ دیگری از قبیل استبلایزر (به انگلیسی: Stabilizers),مودیفایر(به انگلیسی: Modifiers)، تیتان دی اکسید(به انگلیسی: TiO₂) و کربنات کلسیم(به انگلیسی: Calcium Carbonate) نیز جهت ایجاد خواص موردنیاز به ترکیب اضافه میشود. عدم وجود آنها یا تغییر میزان بهکاررفته در فرمولاسیون میتواند محصول نهایی ساختهشده را بهشدت تحت تأثیر قرار دهد.
گرانول پی وی سی سخت (UPVC)چیست ؟
به دلیل عدم استفاده از پلاستیسایزر در این نوع گرانول به آن ها گرانول های سخت یا نرم نشده گفته می شود. دامنه هاردنس گرانول های سخت بین 40 تا 90 (Shore D) می باشد. این گرانول ها معمولا جهت تولید اتصالات لوله، پروفیل در و پنجره، داکت، کرکره و … استفاده می شوند.
چرا از کربنات کلسیم در پروفیل های UPVC استفاده می شود ؟
کربنات کلسیم معمولاً به دلایل مختلفی در پروفیل های UPVC استفاده می شود:
مقرون به صرفه: کربنات کلسیم یک ماده پرکننده ارزان قیمت است که به کاهش هزینه کلی تولید پروفیل های UPVC کمک می کند.
استحکام و سفتی: خواص مکانیکی UPVC را افزایش می دهد و پروفیل ها را سفت تر و بادوام تر می کند.
مقاومت در برابر حرارت: افزودن کربنات کلسیم توانایی پروفیل های UPVC را برای مقاومت در برابر دماهای بالا بدون تغییر شکل یا از دست دادن یکپارچگی ساختاری بهبود می بخشد.
پایداری ابعادی: کربنات کلسیم به به حداقل رساندن انقباض و انبساط پروفیل های UPVC در طول ساخت و زمانی که در معرض شرایط محیطی مختلف قرار می گیرند کمک می کند.
مزایای پردازش: به فرآیند اکستروژن کمک می کند، سهولت تولید را بهبود می بخشد و کیفیت محصول را حفظ می کند.
برای مطالعه مقاله نگهداری از پنجره های U-pvc لطفاُ اینجا کلیک کنید.
برای خرید انواع اسپانیولت پنجره یو پی وی سی لطفاً اینجا کلیک کنید.
اسپانیولت پنجره UPVC یک یراق قفل کننده است که بر روی قسمت یراق خور لنگه پنجره یو پی وی سی نصب میشود. سه سوراخ در کناره هر گیربکس وجود دارد که وسط یکی سوراخ اسپیندل و دو سوراخ دیگر برای دستگیره است. فاصله بین این سه سوراخ به طور کلی برابر با 43 میلی متر است.به طور کلی اسپانیولت نوعی از یراقآلات پنجره دوجداره UPVC است که با چند زبانه کوچک در امتداد طولی پروفیل، لنگه را به چهارچوب قفل میکند.و به آن قفل سرتاسری پنجره یو پی وی سی نیز می گویند. این قطعه با درگیر شدن به نگهدارنده لنگه درب یا پنجره بهصورت محکم به چارچوب میچسبد. اگر لنگه پنجره را باز کنید اسپانیولت را در طول پنجره از بالا تا پایین خواهید دید.
وظیفه اسپانیولت پنجره یو پی وی سی:
وظیفه اصلی اسپانیولت در پنجره UPVC، قفل کردن پنجره و ایجاد آببندی و امنیت است. این قطعه با حرکت کردن و درگیر شدن با کیپرهای (زُقاک) در چارچوب، لنگه پنجره را بسیار محکم به چهارچوب می بندد. از ورود هوا و گرد و غبار جلوگیری میکند، که این به بهبود عایقبندی حرارتی و صوتی و در نتیجه افزایش امنیت پنجره کمک میکند.

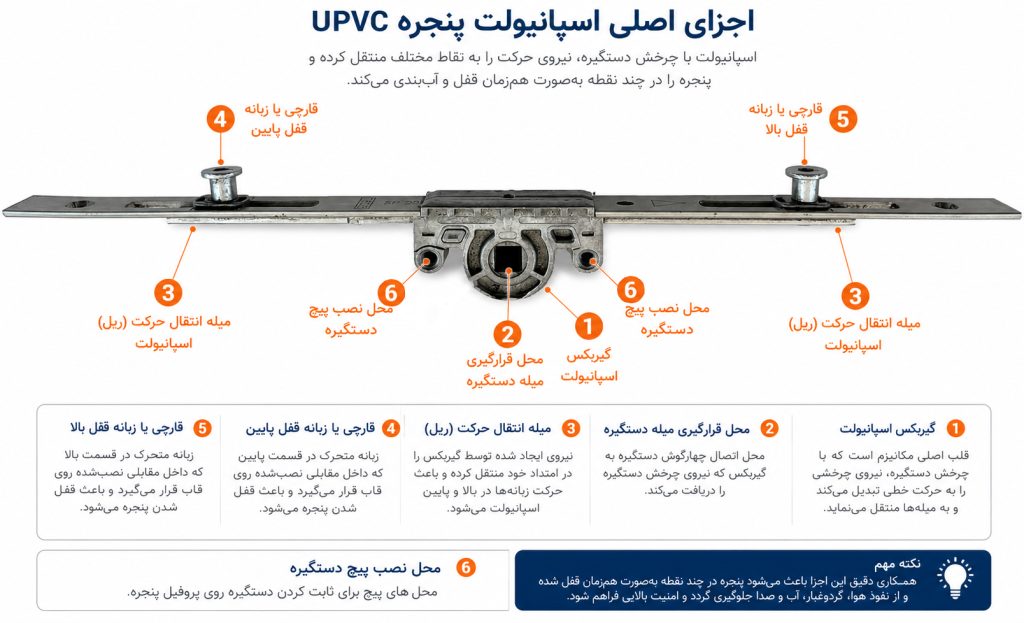

نحوه عملکرد اسپانیولت:
اتصال به دستگیره: اسپانیولت با استفاده از دستگیره به طور مکانیکی در داخل لنگه بازشوی پنجره عمل میکند.
حرکت قطعات استوانهای: با چرخش دستگیره، قطعات استوانهای داخل اسپانیولت حرکت میکنند.
درگیری با کیپرها: این قطعات متحرک درگیر کیپرها یا زُقاکهایی که در داخل فریم پنجره پیچ شدهاند، میشوند.
قفل و آببندی: این درگیری پنجره را قفل و در عین حال فشار متوازن در اطراف پنجره ایجاد می کند و منجر به آببندی کامل و جلوگیری از ورود سرما، صدا و گرد و غبار میشود.

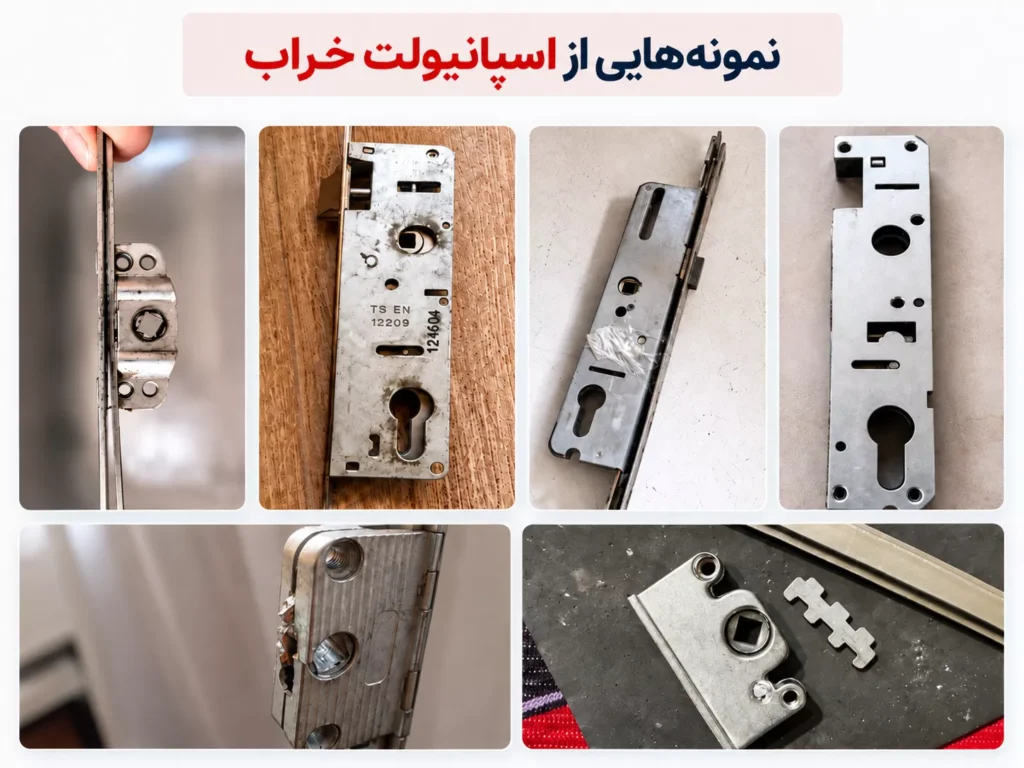

نحوه تعویض و تعمیر اسپانیولت:
برند، طراحی و کیفیت آلیاژ مصرفی در ساخت اسپانیولت تاثیر زیادی در عملکرد پنجره دوجداره دارد. بیشترین فشار در یراق درب و پنجره ابتدا به اسپانیولت وارد می شود. به همین دلیل کیفیت آن در عایق بندی تاثیر مستقیم دارد. در صورتی که اسپانیولت به هر دلیلی از کار بیافتد موجب باز نشدن پنجره و یا چرخش هرزگرد دستگیره خواهد شد. اما نحوه تعمیر اسپانیولت به چه صورت است؟ و یا در صورت تعویض اسپانیولت چه اقدامی باید انجام بدهیم؟
در ابتدا باید از خرابی اسپانیولت مطمئن شویم. برای فهمیدن این مورد پیچ های دستگیره را باز می کنیم و چک می کنیم که دستگیره هرزگرد نباشد. در صورت شل بودن فلز مکعبی دستگیره یا اهرم آن، اشکال از دستگیره بوده و نیازی به تعویض اسپانیولت نیست.در غیر این صورت قفل مرکزی درب UPVC دچار مشکل شده است.
مرحله بعد بهتر است بدانیم چه چیزی موجب خراب شدن قفل می شود:
کیفیت پایین اسپانیولت و یراق آلات
فشار بیش از حد به دستگیره و عدم بازو بست صحیح بازشو
فشار بیش از حد به اسپانیولت بدلیل رگلاژ نامناسب
در هر دو مورد مذکور نیاز به تعمیر یا تعویض اسپانیولت می باشد. تعمیر گیربکس اسپانیولت معمولا امکان پذیر نیست و تعویض آن به صرفه تر است.

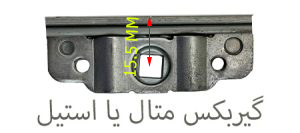

بکست اسپانیولت به چه معناست؟
بکست (backset) به معنای فاصله تسمه یا قسمت بیرونی یراق تا وسط سوراخ دستگیره است.

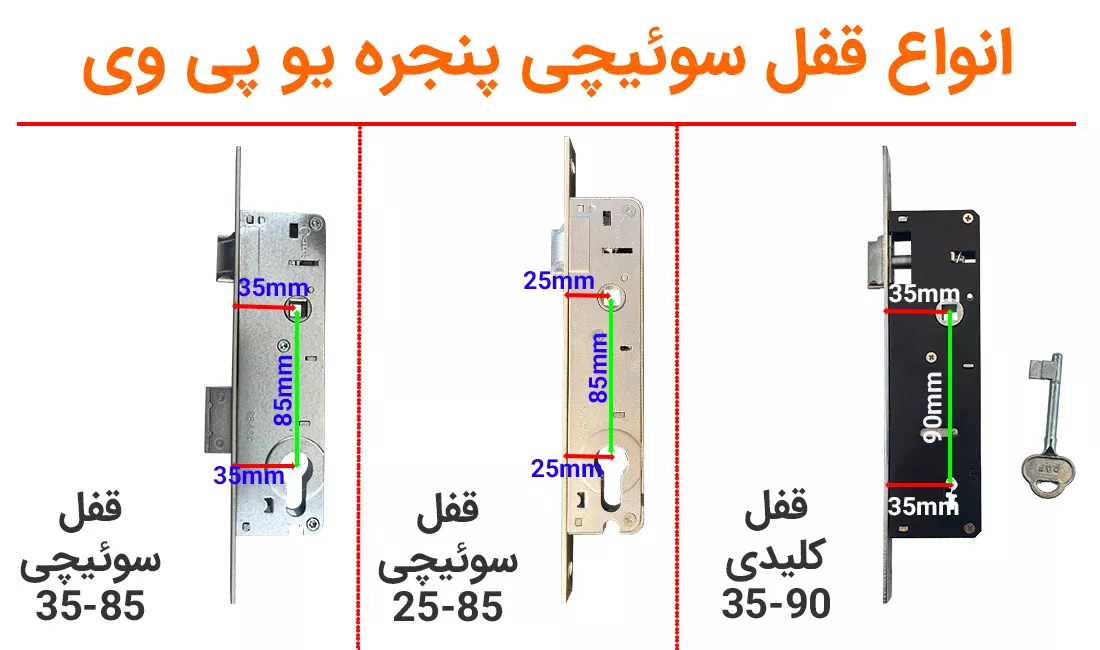

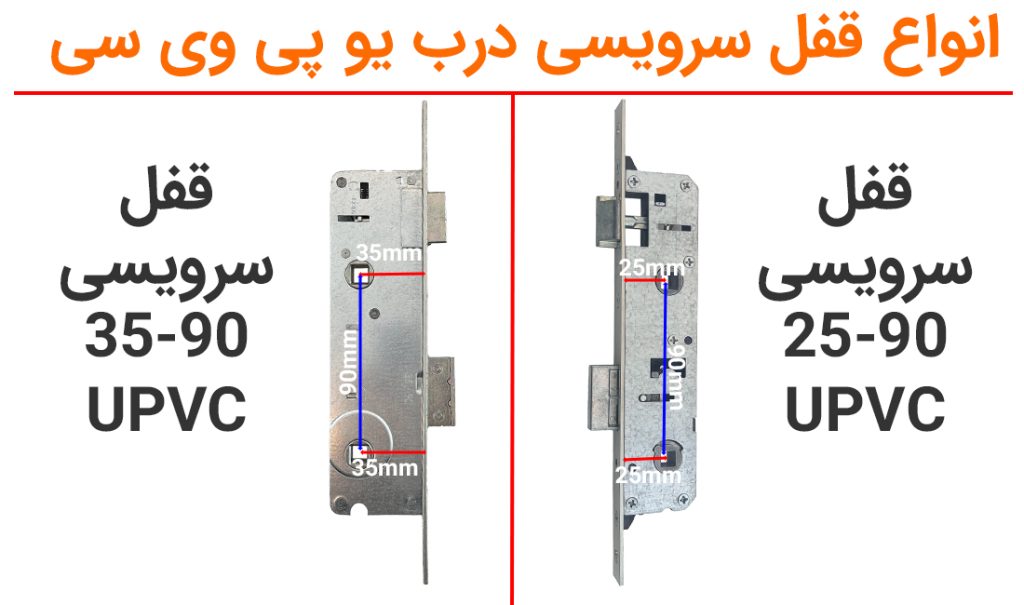

نقشه های دقیق قفل کلیدی داف ترکیه مخصوص UPVC و درب مدل 35-90نقشه اسپانیولت یا قفل سوئیچی درب UPVC مدل 25 -85 ساخت ACCADO ترکیهگیربکس اسپانیولت یراق پنجره یو پی وی سی آکس 22 یراق آکادو ترکیهنقشه و سایز اسپانیولت یراق پنجره یو پی وی سی آکس 22 یراق آکادو ترکیهنقشه قفل سوئیچی کاله مخصوص درب آلومینیوم مدل 153

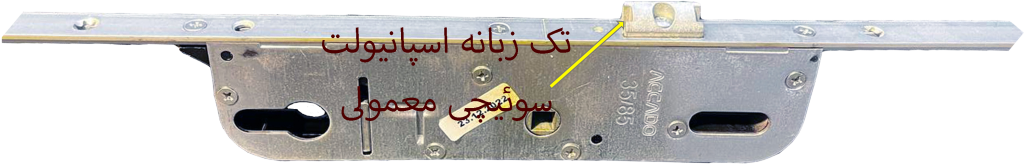

زبانه های اسپانیولت چند نوع است؟
به تور کلی دو نوع زبانه روی اسپانیولت تعبیه می شود
زبانه غلطکی یا رولر
که معمولا در بیشتر اسپانیولت هایی پنجره های لولایی ساده یا دو حالت بازشو استفاده می شود.
زبانه قارچی یا ماشروم کم
که بیشتردر اسپانیولت های پنجره های کشویی باز شو ، یا اسپانیولت های امنیتی کار برد داند

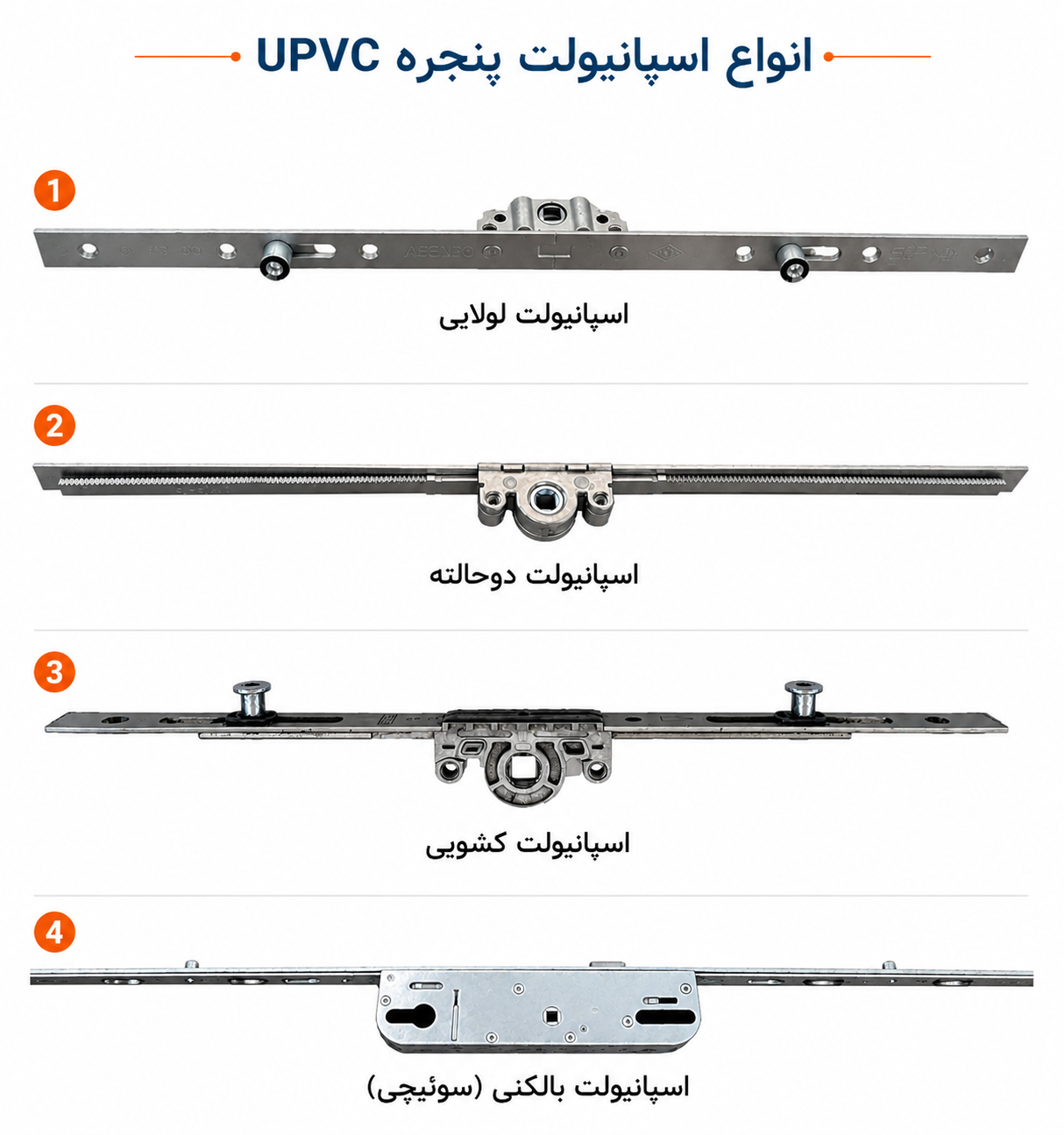

نوع بازشو در اسپانیولت
نوع و کارکرد درب و پنجره دوجداره نوع اسپانیولت مخصوص به آن را مشخص کند. در صورتی که از پنجره کشویی استفاده می کنید باید اسپانیولت کشویی تهیه کنید.

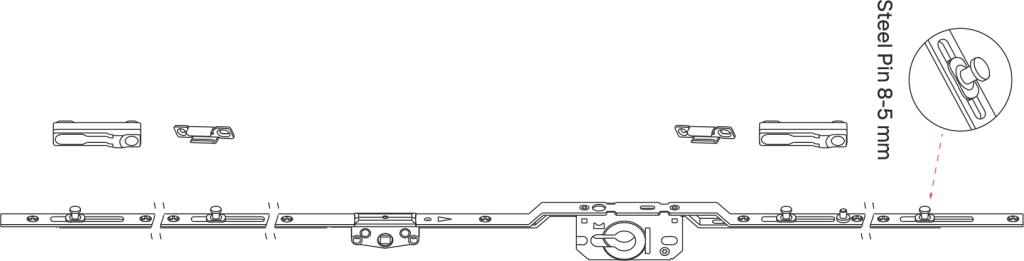

تفاوت اسپانیولت کشویی و لولایی
بر روی سطح فلزی اسپانیولت بادامک هایی وجود دارد که با چرخش دستگیره حرکت می کنند. در اسپانیولت کشویی این بادامک ها بصورت قارچی شکل بوده اما در اسپانیولت لولایی این بادامک ها بیشتر استوانه ای و در برخی موارد قارچی است.

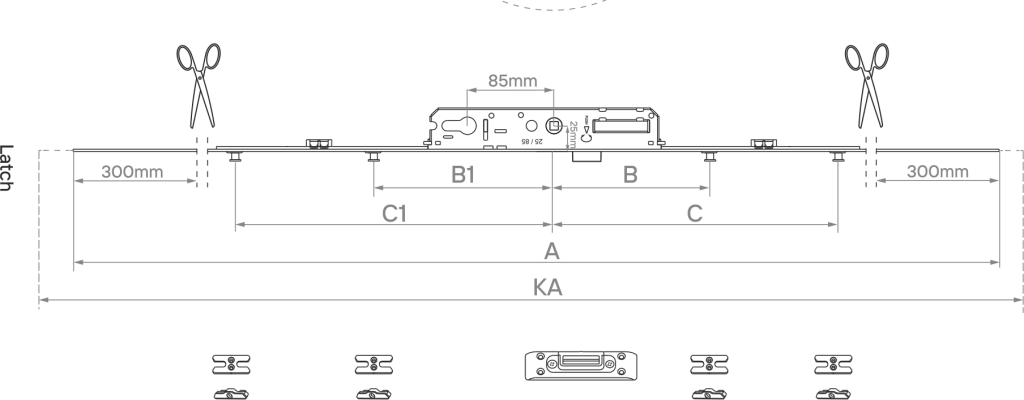

اسپانیولت ادامه دار چیست؟
این نوع اسپانیولت معمولا در درب های لولایی دو حالته بازشو، فولکس واگنی و فرانسوی استفاده می شود.
دردو طرف یا یک طرف این اسپانیولت تسمه ای زیر تسمه اصلی قرار دارد که وظیفه انتقال حرکت مکانیکی به اسپانیولت مجاور را دارد.
این تسمه ها دندانه دار بوده و به صورت نر و ماده به هم متصل می شوند. دندانه های اسپانیولت ها در بیشتر موارد با هم متفاوت می باشد. و توصیه می شود برای هر برند از اسپانیولت همان برند مونتاژ شوند.
انواع اسپانیولت دنباله دار
اسپانیولت ارتفاع به انگلیسی GV Gear
اسپانیولت عرض و بازویی به انگلیسی Stay Arm
اسپانیولت پشتی یا قفل میانی به انگلیسی Middle Lock
قطعه پایین اسپانیولت به انگلیسی Tilt Bottom Extension
اسپانیولت گوشه به انگلیسی Corner Transmission
اسپانیولت با طراحی چند لایه از زبانههای کوچک در امتداد پروفیل، یک عایق قوی حرارتی و صوتی فراهم می کند. با درگیر شدن به کیپر یا زاماک لنگه، این تکنولوژی جلوی انتقال حرارت و صدا را می گیرد. در نتیجه، پنجره یا درب یو پی وی سی ضریب عایق بسیار بیشتری نسبت به پنجره های معمولی دارد.
با افزایش هوشمندی در مصرف انرژی ساختمانها، اسپانیولت به عنوان یک ابزار کلیدی در بهینهسازی هزینههای انرژی تلقی میشود. عدم نفوذ حرارت به داخل یا خارج از ساختمان باعث صرفهجویی در هزینههای گرمایش و سرمایش میشود، که این امر به طور مستقیم به هزینه های ساکنان کمک میکند.
به طور کلی، اسپانیولت به عنوان یک یراق با ترکیبی از امنیت و عایقی، در تحقق هدفهای امنیتی و انرژیایی در ساختمانها نقش بسزایی ایفا میکند.
انواع گیربکس اسپانیولت پنجره دو جداره:
اسپانیولت های ساده معمولاً در نوع گیربکس استیل(متال ) و زاماک تولید می شوند.
گیربکس زاماک جزو بهترین نوع گیربکس ها به حساب می آید. در این نوع گیربکس اسپانیولت، چرخ دنده هایی که نیروی چرخشی دستگیره را به بازوهای اسپانیولت منتقل می کنند از آلیاژ زاماک ساخته شده است. بنابراین از دوام و کیفیت بالاتری بر خوردار اند. معمولا در اسپانیولت های دو حالته و فولکس واگنی از اسپانیولت دارای گیربکس زاماک استفاده می شود.
گیربکس استیل یا فلزی معمولاً در اسپانیولت های لولایی تک حالته بازشو یا کشویی استفاده می شود، و چون فشار کمتری در این نوع پنجره ها به اسپانیولت وارد می شود گیربکس متال نیز عملکرد بالایی از خود نشان می دهد.
