توضیحات

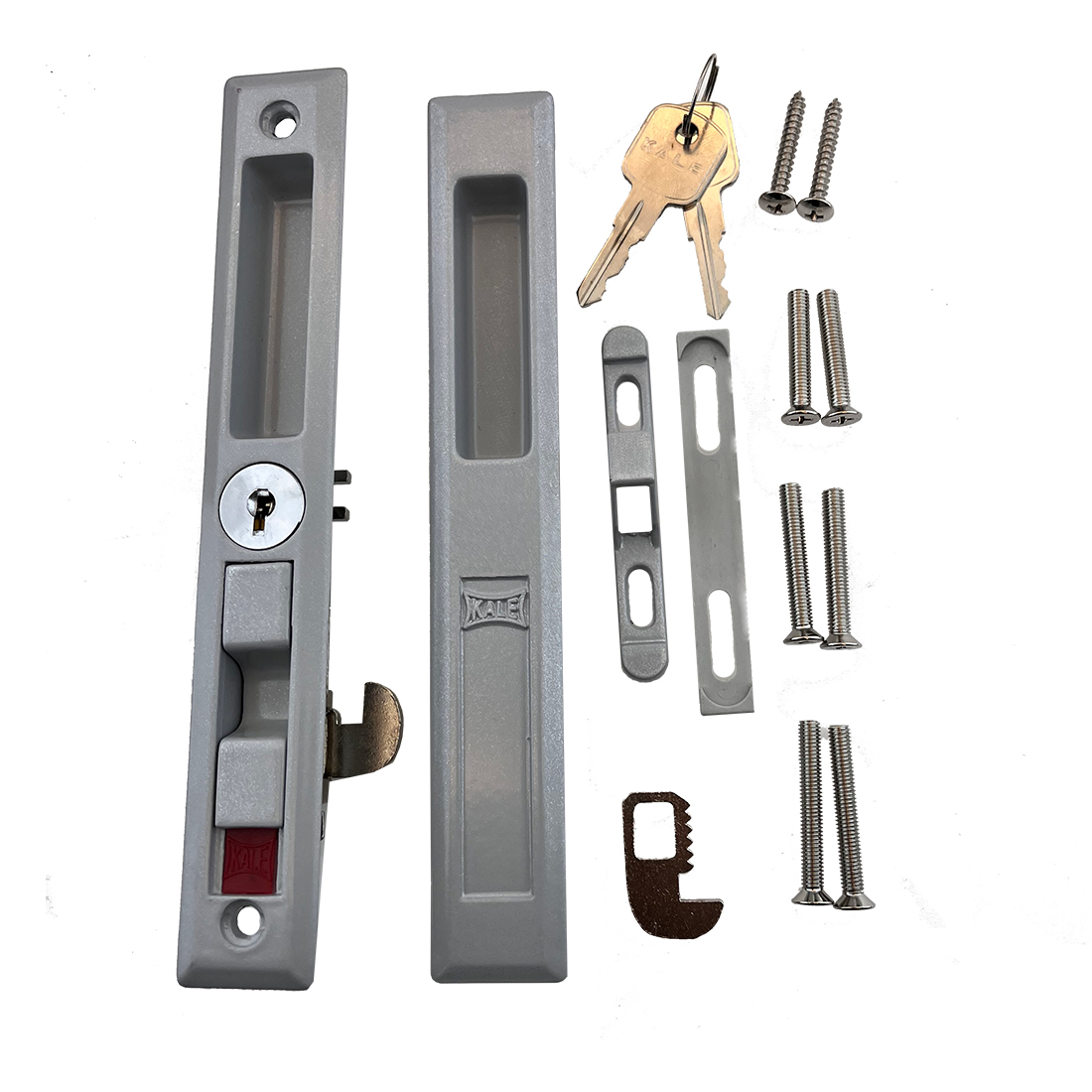

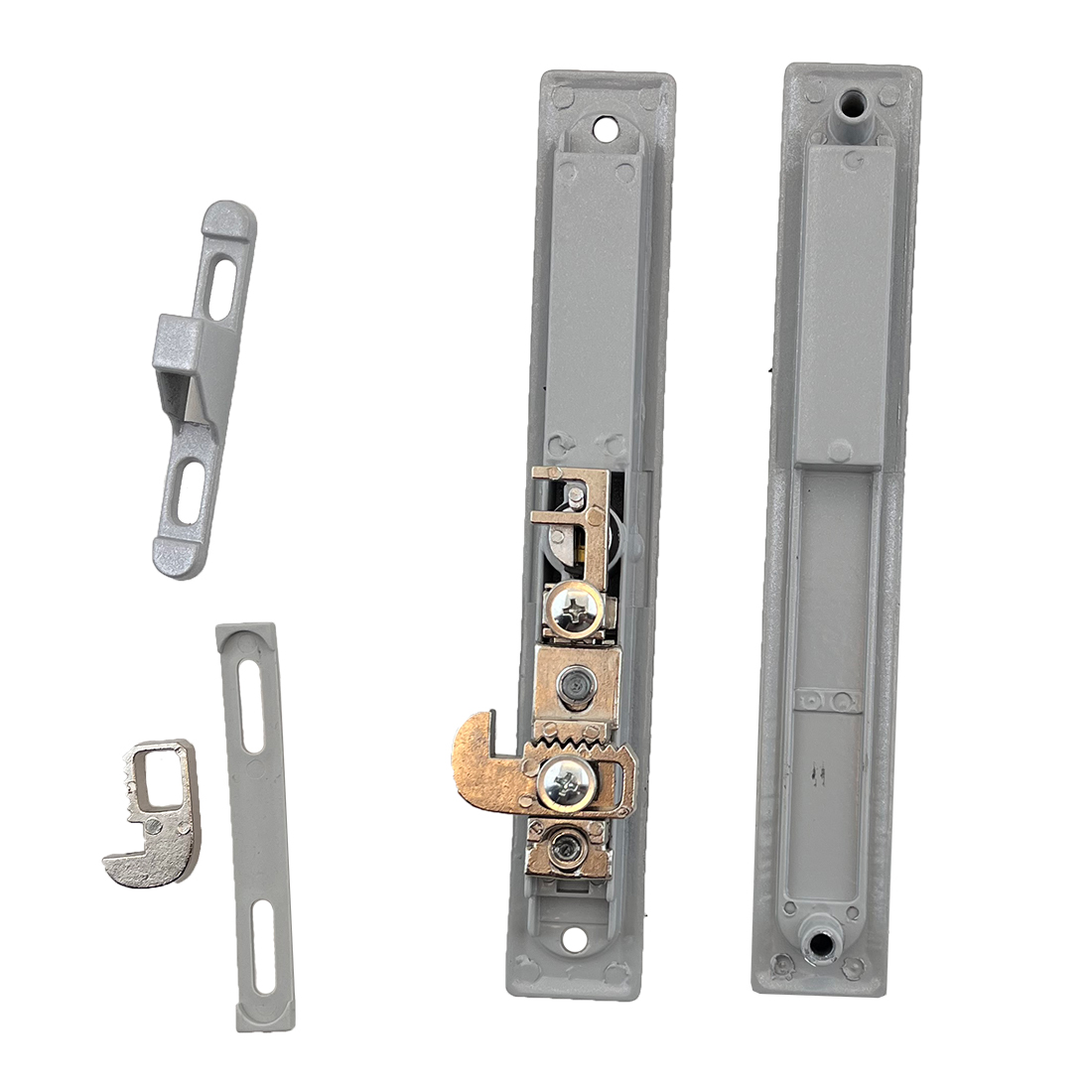

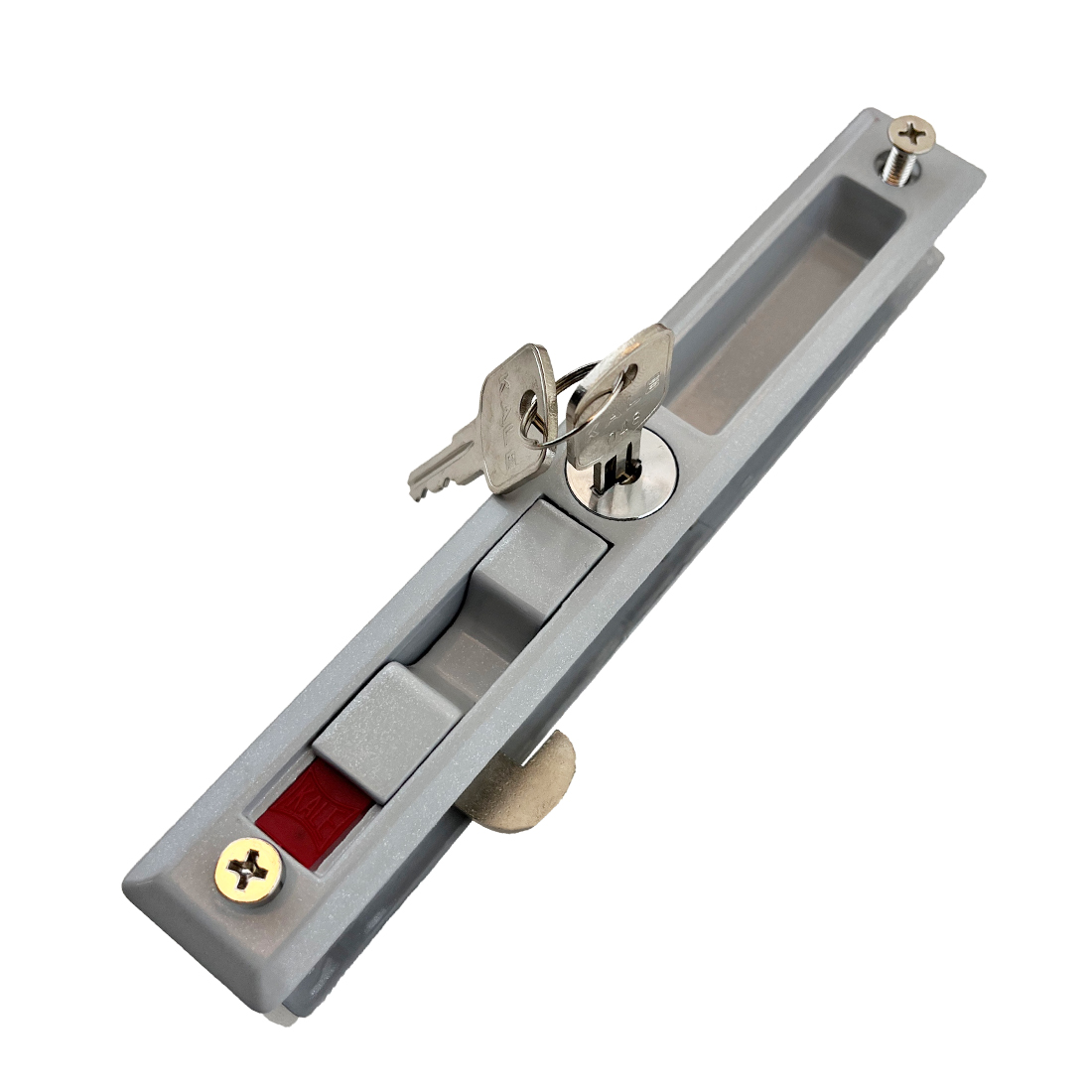

قفل انگشتی کلیدی دوطرفه کاله، بیشتر برای پنجره های آلومینیومی کشویی کاربرد دارد. هر چند برای پنجره های با کاربری مشابه نیز نصب می شود.
این دستگیره توکار پنجره کشویی بر روی پنجره های آلومینیومی مدل اس تی (ST) و پنجره های کشویی نرمال و ترمال بریک مونتاژ می شود.

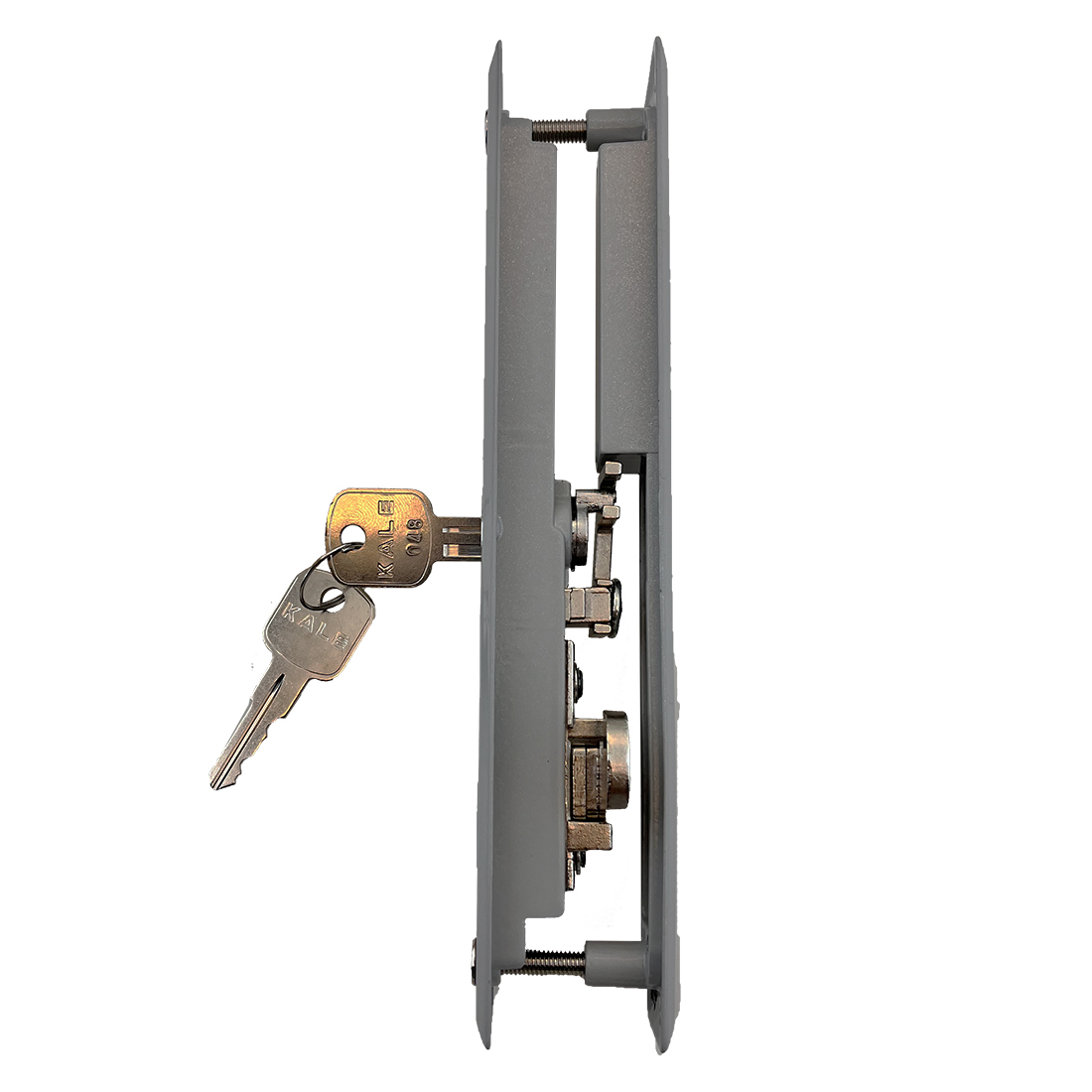

نحوه عملکرد قفل انگشتی کلید دار KALE :
- وقتی لنگه کشویی را به سمت بسته شدن حرکت دهید ، قفل پس از برخورد با فریم ، به صورت اتومات قفل می شود.
- با چرخاندن کلید اهرم دستگیره قفل می شود.
- هنگامی که دستگیره قفل نیست با حرکت همزمان فشار دکمه دستگیره رو به پایین و حرکت دادن لنگه ، پنجره باز می شود.

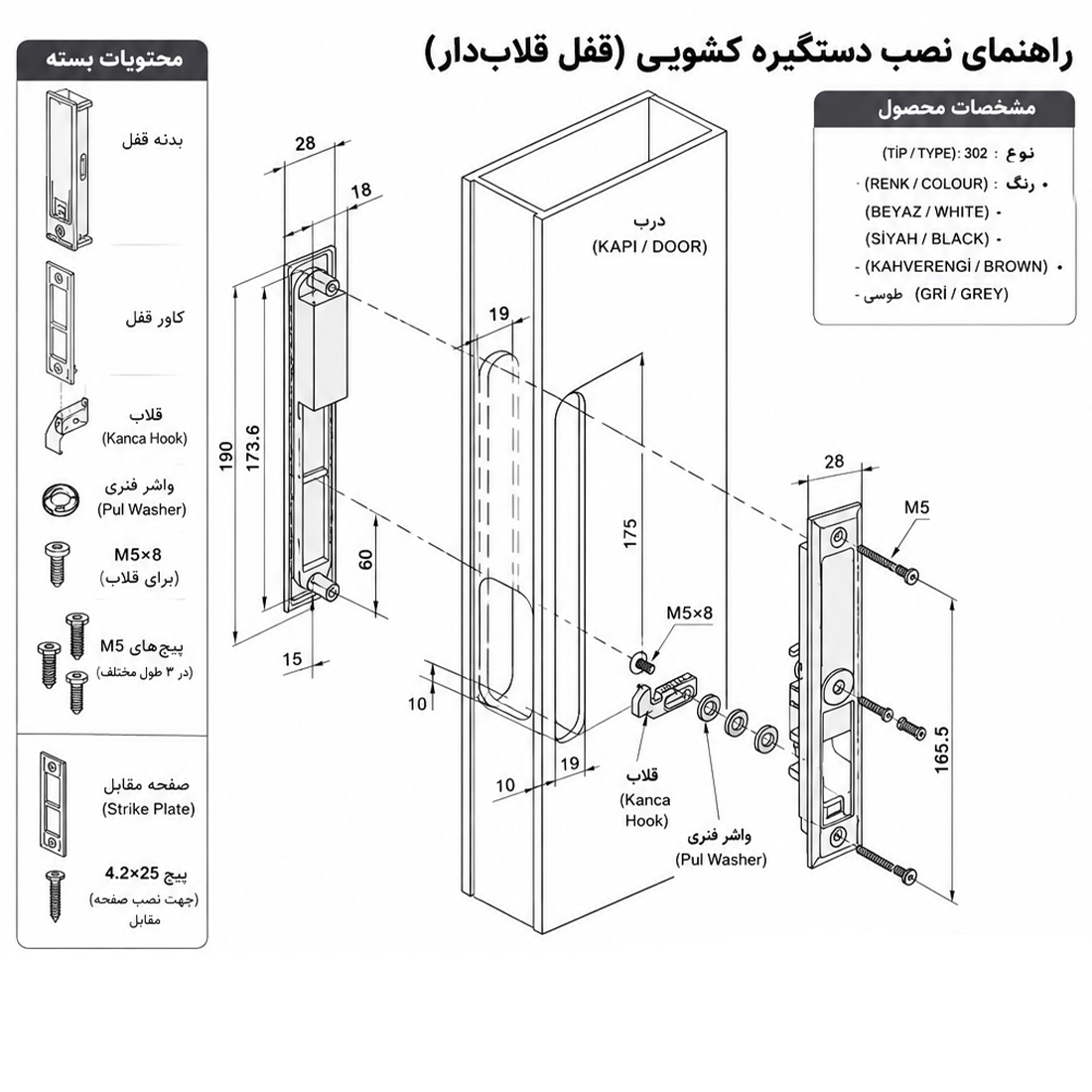

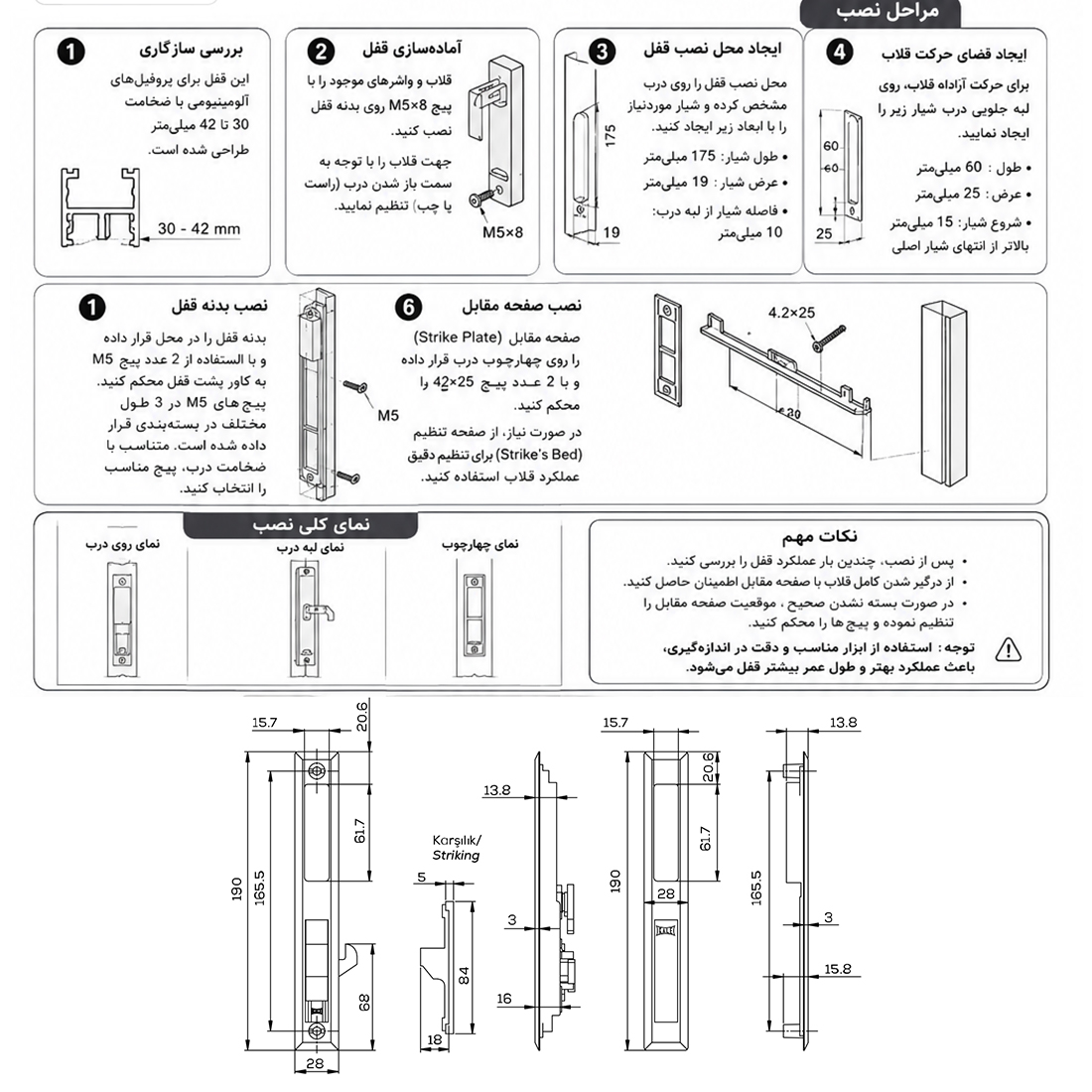

راهنمای نصب دستگیره انگشتی کلیدی دوطرفه کاله:
برای نصب صحیح قفل، مراحل زیر را به‌ترتیب انجام دهید:
1. بررسی سازگاری
این قفل برای پروفیل‌های آلومینیومی با ضخامت 30 تا 42 میلی‌متر طراحی شده است.
2. آماده‌سازی قفل

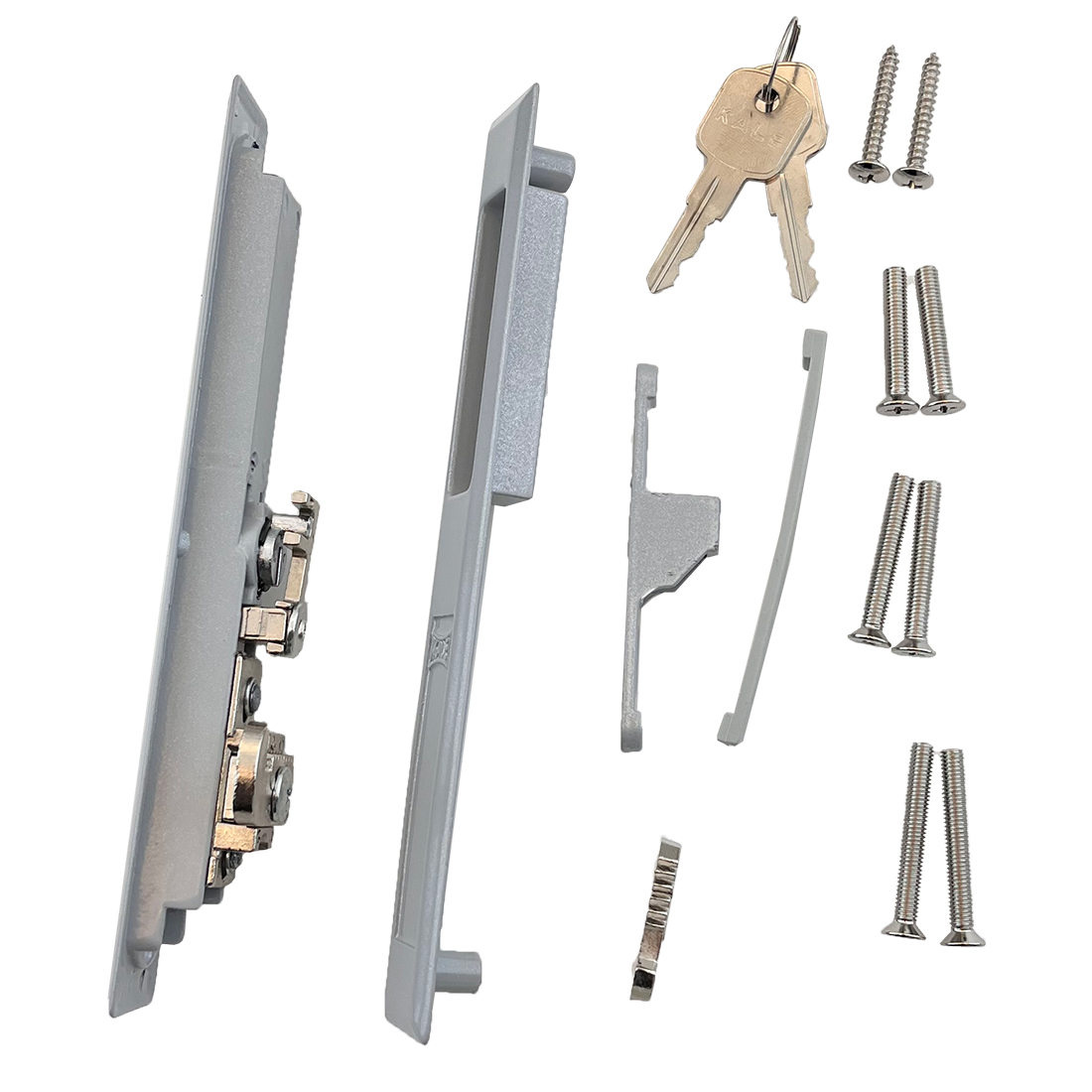

پیش از نصب، قلاب و واشرهای موجود در بسته‌بندی را با استفاده از پیچ M5×8 روی بدنه قفل نصب کنید. با توجه به جهت باز شدن درب، می‌توانید قلاب را برای سمت راست یا چپ تنظیم نمایید.
3. ایجاد محل نصب قفل
محل نصب قفل را روی درب مشخص کرده و شیار موردنیاز را با ابعاد 175 میلی‌متر طول و 19 میلی‌متر عرض ایجاد کنید. فاصله شیار از لبه درب باید 10 میلی‌متر باشد.
4. ایجاد فضای حرکت قلاب
برای حرکت آزادانه قلاب، روی لبه جلویی درب شیاری با ابعاد 60 میلی‌متر طول و 25 میلی‌متر عرض ایجاد کنید. این شیار باید از 15 میلی‌متر بالاتر از انتهای شیار اصلی آغاز شود.
5. نصب بدنه قفل
بدنه قفل را در محل قرار دهید و با استفاده از دو عدد پیچ M5 به صفحه پشت قفل (کاور پشتی) متصل کنید. داخل بسته‌بندی، پیچ‌های M5 در چند طول مختلف موجود است تا متناسب با ضخامت درب، پیچ مناسب را انتخاب کنید.
6. نصب مقابل قفل
زبانه یا مقابل قفل را روی چهارچوب درب نصب کرده و با دو پیچ 4.2×25 میلی‌متر محکم کنید. در صورت نیاز، برای تنظیم دقیق عملکرد قلاب، از صفحه تنظیم (Strike Bed) استفاده کنید تا قفل به‌درستی درگیر شود و عملکرد آن روان باشد.
نکته: پس از پایان نصب، چندین بار عملکرد قفل را بررسی کنید تا از حرکت روان قلاب، هم‌راستایی مناسب با مقابل قفل و بسته شدن کامل درب اطمینان حاصل شود.
دیگر مدل های قفل پنجره های آلومینیومی در مجوعه سانتاپَن موجود است.
